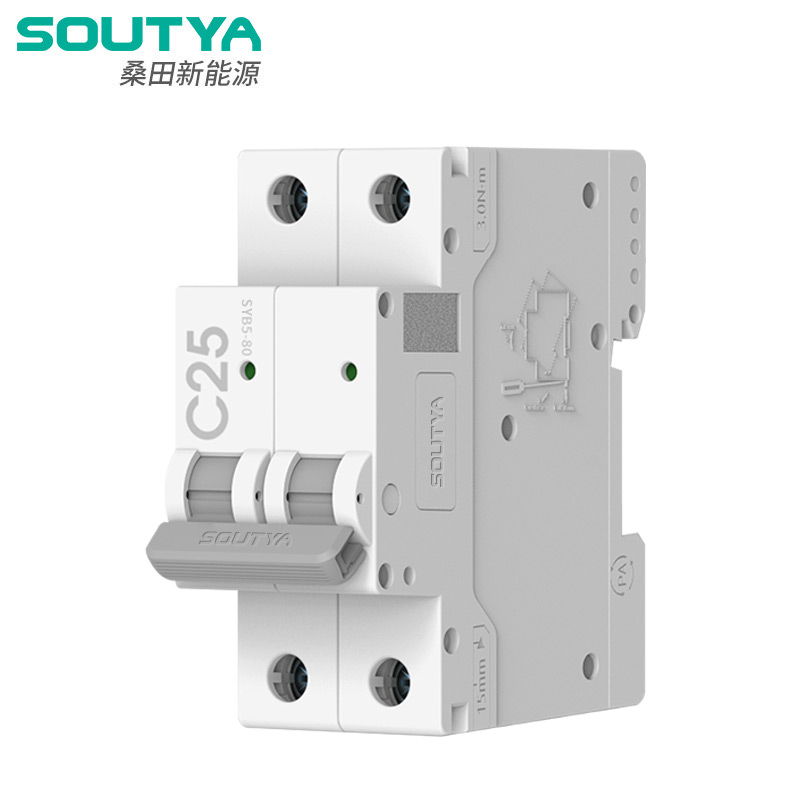

Διακόπτης μινιατούρας DC υψηλής τάσης

Ο διακόπτης SYB5-40P υψηλής τάσης DC Miniature Circuit Breaker, που παρέχεται από τον κατασκευαστή με έδρα την Κίνα Zhejiang Soutya New Energy LLC, παρέχει προστασία κυκλώματος 1 500 V DC.
Βασικά Χαρακτηριστικά
• Δυνατότητα υψηλής τάσης: μονοπολικός 500 V DC, έως 1.500 V DC—λιγότερες σειρές, χαμηλότερο κόστος.
• Μη πολωμένη, αμφίδρομη προστασία για ταχύτερη και ευκολότερη εγκατάσταση.
• Επαφές διπλού σπασίματος με εξαιρετικά μεγάλο διάκενο επαφής για ανώτερη ασφάλεια.
• Ιδανικό για κιβώτια συνδυασμού DC σε φωτοβολταϊκά συστήματα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

SGB5-40P Μινιατούρα διακόπτη DC υψηλής τάσης που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC, είναι 1500 V DC, αμφίδρομη και μη πολωμένος διακόπτης μινιατούρας με θραύση 1,5 kA, ιδανικός για Φ/Β, BESS και προστασία EV-φορτιστή.

Χαρακτηριστικός

μικροδικτύων.
Μη πολική, αμφίδρομη προστασία.
Προστασία υπερφόρτωσης.
Κοντό τόξο;
Προστασία βραχυκυκλώματος;
Υψηλή ικανότητα θραύσης.

Πιστοποιητικά: CB ,CE, TUV , UKCA

Σενάρια εφαρμογής

SGB5-40P μινιατούρα διακόπτη DC υψηλής τάσης που εξοικονομεί χώρο, ασφαλής, αμφίδρομη προστασία για συστήματα ανανεώσιμων πηγών ενέργειας 1 500 V DC—PV, αποθήκευση, φορτιστές EV και DC

1. Κουτιά συνδυασμού PV DC

– Η ονομαστική τάση 1500 V DC επιτρέπει μεγαλύτερες χορδές, μειώνοντας τον αριθμό των κουτιά συνδυασμού? Η αμφίδρομη προστασία χειρίζεται αντίστροφη τη νύχτα ρεύματα.

2. Ράφια μπαταριών επαγγελματικών / οικιακών

– Η μη πολωμένη καλωδίωση απλοποιεί την παράλληλη ή την εναλλαγή της μπαταρίας ενότητες? Το θερμομαγνητικό ταξίδι απομονώνει γρήγορα τα σφάλματα φόρτισης/εκφόρτισης.

3. Σταθμοί ταχείας φόρτισης 150 kW+ DC

– Ο σχεδιασμός ράγας DIN πλάτους 18 mm ταιριάζει σε συμπαγείς θαλάμους φορτιστή. 1,5 kA Η χωρητικότητα θραύσης ασφαλίζει τον εσωτερικό δίαυλο DC.

4. DC micro-grids & data-center διανομής DC

– Προστατεύει κυκλώματα διακλάδωσης 750 V / 1 000 V / 1 500 V DC. Β, Γ ή Δ οι καμπύλες ταιριάζουν με διάφορα προφίλ φορτίου.

5. Κατανεμημένα ΦΒ σε μεγάλο υψόμετρο ή σε εξωτερικούς χώρους

– Λειτουργεί από −30 °C έως +70 °C χωρίς μείωση έως και 2 000 m υψόμετρο, που ταιριάζει σε σκληρά περιβάλλοντα.

Τεχνική Παράμετρος

Μοντέλο		SGB5-40P
Πόλος		1Π	2P	3P	4P
Ονομαστική τάση εργασίας Ue		500 VDC	1000 VDC	1500 VDC	1500 VDC

Μέγιστο ρεύμα πλαισίου		40Α
Βαθμολογημένο τρέχον In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Ονομαστική Ui τάσης μόνωσης		1000 VDC		1500 VDC
Ονομαστική τάση αντοχής παλμών Uimp		8 kV

Χαρακτηριστικά τριβής		B/C/D
Τύπος σκονίσματος		Θερμομαγνητικό
Ics λειτουργικής ικανότητας θραύσης		1,5 kA(DC)

Τελική ικανότητα θραύσης lcu		1,5 kA(DC)
Ηλεκτρική Ζωή
Πραγματική Μέση Αξία		Κατά μέσο όρο 1000 φορές
Τυπική καθορισμένη τιμή		300 Φορές
Μηχανική Ζωή
Πραγματική Μέση Αξία		≥15000 φορές
Τυπική καθορισμένη τιμή		9700 φορές
Κατηγορία υπέρτασης		Ⅲ
Βαθμός ρύπανσης		3
Επίπεδο Προστασίας		IP40; Τερματικός IP20
Αντοχή στην υγρασία και τη θερμότητα		Κατηγορία 2
Σχετική Υγρασία		≤95%
Αντοχή σε κραδασμούς		Σύμφωνα με το IEC60068-2-6
Παράμετροι αντίστασης μηχανικής κρούσης		Σύμφωνα με το IEC60068-2-27

Χωρητικότητα καλωδίωσης		2,5~35mm²
Ροπή καλωδίωσης		3,0 Nm
Θερμοκρασία περιβάλλοντος λειτουργίας		-30℃~+70℃
Θερμοκρασία περιβάλλοντος αποθήκευσης		-40℃~+85℃
Μέθοδος Εγκατάστασης		DIN35
Υψόμετρο		≤2000μ
Βάρος		0,13kg/Πόλο
Διάσταση	Μήκος	108 χλστ

	Πλάτος	18 χιλιοστά	36 χιλιοστά	54 χιλιοστά	72 χιλιοστά
	Υψος	Μέγιστο 78 χλστ
Πακέτο	τεμ/κιβώτιο	12	6	4	3

	Κουτί/Χαρτοκιβώτιο	10
	Χαρτοκιβώτιο/Παλέτα	80
Αποθήκευση		Το προϊόν πρέπει να φυλάσσεται σε καλά αεριζόμενο αποθήκη, με σχετική υγρασία που δεν υπερβαίνει το 80%, και η θερμοκρασία περιβάλλοντος θα πρέπει να είναι μεταξύ -40℃ και+80℃.Επιπλέον, δεν θα πρέπει να υπάρχει υπάρχουν όξινα, αλκαλικά ή διαβρωτικά αέρια.

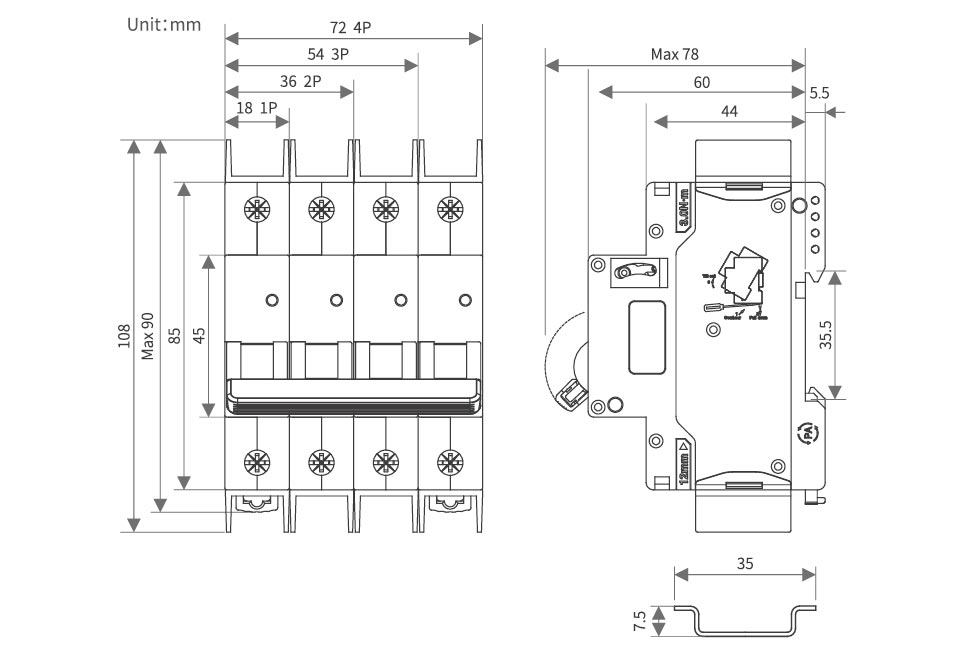

Εμφάνιση και Διαστάσεις Εγκατάστασης

High Voltage DC Miniature Circuit Breaker

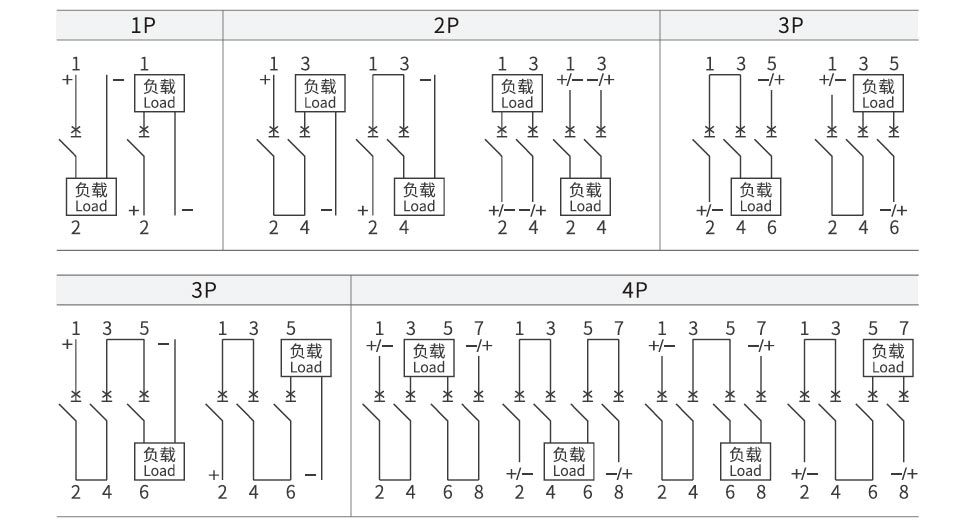

Διάγραμμα καλωδίωσης DC

High Voltage DC Miniature Circuit Breaker

Συντελεστής Μείωσης

Πίνακας συντελεστών μείωσης θερμοκρασίας

Θερμοκρασία	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Ονομαστικός συντελεστής ρεύματος λειτουργίας	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Θερμοκρασία	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Ονομαστικός συντελεστής ρεύματος λειτουργίας	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Πίνακας συντελεστών μείωσης υψομέτρου

Υψόμετρο /m	2000	3000	4000	5000
Ονομαστικός συντελεστής ρεύματος εργασίας	1	0.96	0.91	0.86
Ονομαστικός συντελεστής τάσης εργασίας	1	1	1	1
Ονομαστικός Συντελεστής Τάσης Αντοχής Συχνότητας Ισχύος	1	0.9	0.82	0.71
Ονομαστικός συντελεστής τάσης αντοχής παλμών	1	0.9	0.82	0.71
Ονομαστικό όριο Χωρητικότητα τμήματος βραχυκυκλώματος και ηλεκτρική διάρκεια ζωής Συντελεστής	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Πίνακας συντελεστών μείωσης για παράπλευρη εγκατάσταση του MCBS

Αριθμός MCB	1	2~3	4~5	6~8	9~10
In≤25A Συντελεστής	1	0.96	0.9	0.8	0.7
32A≤In≤63A Συντελεστής	1	0.92	0.8	0.7	0.6

Αξεσουάρ

MX βοηθητική συσκευή απελευθέρωσης
Ονομαστική τάση ελέγχου Us	DC:24~48V AC:110~230V
Μέγιστος χρόνος ταξιδιού	<10 ms
Αντίσταση πηνίου	5Ω
Περιορίστε το ρεύμα	≥1,6A
Μηχανική Ζωή	10000 φορές
Ηλεκτρική Ζωή	4000 φορές
Ροπή καλωδίωσης	0,8 N ·m
Δυνατότητα καλωδίωσης	Σκληρό σύρμα 1,0 mm²
	1,0mm² Μαλακό σύρμα με ακροδέκτες
Εύρος θερμοκρασίας λειτουργίας	-30℃~+70℃


Περιβαλλοντικές συνθήκες	Δεν πρέπει να υπάρχουν εκρηκτικές επικίνδυνες ουσίες και επιβλαβείς αέρια ή αγώγιμη σκόνη που μπορεί να διαβρώσει ή να καταστρέψει τη μόνωση
Θέση συναρμολόγησης	Στην αριστερή πλευρά του διακόπτη κυκλώματος

Προϋποθέσεις εγκατάστασης	Τυπική βάση ράγας DIN35mm

Βοηθητική επαφή Ο.Φ
Ικανότητα διακοπής επαφής	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Ελάχιστη τάση λειτουργίας	5V


Ελάχιστο ρεύμα λειτουργίας	10 mA


Ονομαστική τάση μόνωσης	500V
Ονομαστικό περιορισμένο ρεύμα βραχυκυκλώματος Ik	1000Α
Συμφωνημένο ρεύμα θέρμανσης Ιθ	4Α
Μηχανική Ζωή	10000 φορές
Ηλεκτρική Ζωή	4000 φορές
Ροπή καλωδίωσης	0,8 N ·m
Δυνατότητα καλωδίωσης	1,0 mm²
Αριθμός επαφών	1 κανονικά ανοιχτό, 1 κανονικά κλειστό

Εύρος θερμοκρασίας λειτουργίας	-30℃~+70℃
Περιβαλλοντικές συνθήκες	Δεν πρέπει να υπάρχουν εκρηκτικές επικίνδυνες ουσίες και επιβλαβείς αέρια ή αγώγιμη σκόνη που μπορεί να διαβρώσει ή να καταστρέψει τη μόνωση

Θέση συναρμολόγησης	Στην αριστερή πλευρά του διακόπτη κυκλώματος

Προϋποθέσεις εγκατάστασης	Τυπική βάση ράγας DIN 35 mm

Zhejiang Soutya New Energy LLC
