Το περίβλημα SYCM7 PV Monitoring Box IP65, που παρέχεται από τον κατασκευαστή της Κίνας Zhejiang Soutya New Energy LLC, περιλαμβάνει ένα ειδικός συλλέκτης δεδομένων για την πλατφόρμα διαχείρισης φωτοβολταϊκών και συστημάτων αποθήκευσης ενέργειας. Δίνει τη δυνατότητα Συγκέντρωση διεπαφής, μετατροπή πρωτοκόλλου, συλλογή δεδομένων, αποθήκευση δεδομένων, κεντρική παρακολούθηση και κεντρική συντήρηση για διάφορες συσκευές εντός των φωτοβολταϊκών συστημάτων και των συστημάτων αποθήκευσης ενέργειας.

Εφαρμογές Δικτύωσης

Ισχύει για φωτοβολταϊκά συστήματα και συστήματα αποθήκευσης ενέργειας:

1.Υποστηρίζει κοντινή λειτουργία μέσω εφαρμογής για κινητά μέσω ενσωματωμένου WLAN.
2.Υποστηρίζει τη δικτύωση μέσωRs485:
- Συνδέεται με μετατροπείς Huawei, PID και άλλες συσκευές.
- Συνδέεται με μετατροπείς τρίτων κατασκευαστών, όργανα περιβαλλοντικής παρακολούθησης, υποσταθμούς κουτιού (STS) και μετρητές χρησιμοποιώντας το τυπικό πρωτόκολλο Modbus-RTU. - Συνδέεται με μετρητές χρησιμοποιώντας το πρωτόκολλο DL/T645.
- Συνδέεται με συσκευές χρησιμοποιώντας το τυπικό πρωτόκολλο IEC103.
3.Υποστηρίζει δικτύωση μέσω Ethernet για σύνδεση μετατροπέων, έξυπνους ελεγκτές αποθήκευσης ενέργειας (Smart PCS), έξυπνους συστήματα αποθήκευσης ενέργειας χορδών, MBUS CCO και STS.
4.Υποστηρίζει δικτύωση MBUS για τη σύνδεση μετατροπέων Huawei και PID-PVBOX που υποστηρίζουν την επικοινωνία MBUS.
5.Υποστηρίζει πλεονάζουσα δικτύωση διπλού επιπέδου για αξιόπιστη μετάδοση.
6.Υποστηρίζει σύνδεση με συστήματα διαχείρισης:
- Συνδέεται με συστήματα διαχείρισης ή συσκευές τρίτων χρησιμοποιώντας το πρωτόκολλο Modbus-TCP μέσω ενσύρματου ή ασύρματου δικτύου.
- Συνδέεται με συστήματα διαχείρισης ή συσκευές τρίτων χρησιμοποιώντας το πρωτόκολλο IEC104 μέσω ενσύρματου δικτύου σε τοπικό δίκτυο.
- Συνδέεται με συστήματα διαχείρισης ή συσκευές τρίτων χρησιμοποιώντας το πρωτόκολλο GOOSE μέσω ενσύρματου δικτύου.

Σημείωμα:
Δεν υποστηρίζει δικτύωση μέσω ιδιωτικών δικτύων 4G/3G/2G ή LTE για σύνδεση σε συστήματα διαχείρισης χρησιμοποιώντας το πρωτόκολλο IEC104.

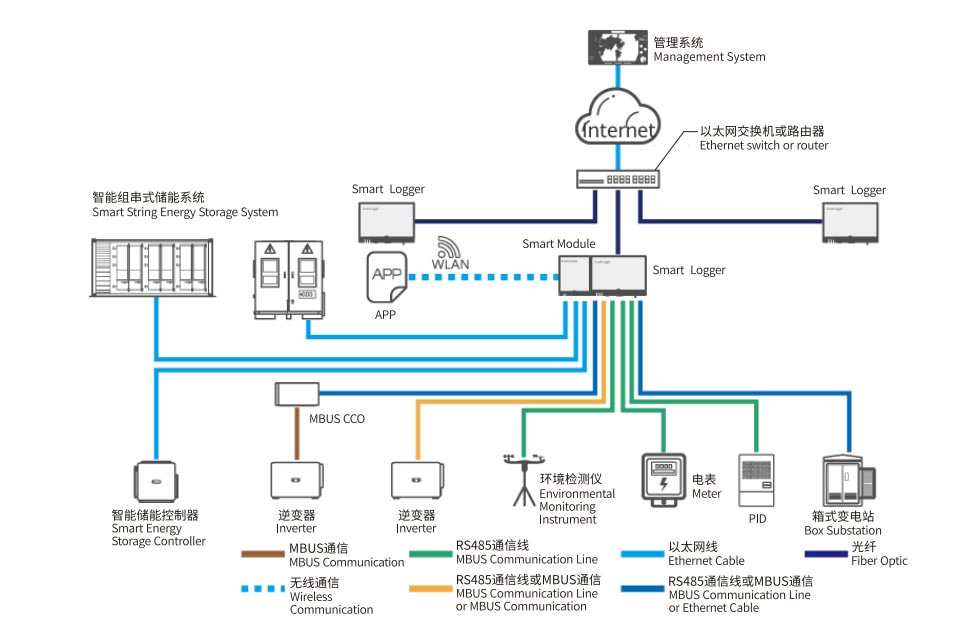

Τυπικά σενάρια δικτύωσης

Υποστηρίζει δικτύωση δακτυλίου οπτικών ινών, δικτύωση αστέρα οπτικών ινών και δικτύωση αστεριών Ethernet.

1.Δίκτυο δακτυλίου ινών

Σημείωμα:
Το δίκτυο δακτυλίου οπτικών ινών που αποτελείται από SmartLogger μπορεί να συνδέσει έως και 15 SmartLogger, καθένα από τα οποία μπορεί να συνδεθεί με μετατροπείς, όργανα παρακολούθησης περιβάλλοντος, μετρητές και άλλες συσκευές.
Ο διακόπτης οπτικών ινών πρέπει να υποστηρίζει το τυπικό πρωτόκολλο RSTP και να είναι ενεργοποιημένος. Ρυθμίστε την προτεραιότητα γέφυρας του διακόπτη υψηλότερη από 0x8000 του SmartLogger (συνιστάται: 0x7000, όσο χαμηλότερη είναι η τιμή, τόσο μεγαλύτερη είναι η προτεραιότητα γέφυρας). Η διαμόρφωση Η μέθοδος για RSTP και η προτεραιότητα γέφυρας θα πρέπει να συμβουλευτείτε τον κατασκευαστή. Εάν ο διακόπτης δεν υποστηρίζει RSTP, το Το δίκτυο δακτυλίου ινών πρέπει να μετατραπεί σε τοπολογία αλυσίδας ή αστεριού.
Πολλαπλά δίκτυα δακτυλίου ινών μπορούν να συγκεντρωθούν μέσω ενός μεταγωγέα Ethernet και στη συνέχεια να συνδεθούν στο σύστημα διαχείρισης.

2.Fiber ή Ethernet Star Networking

Σημείωμα:
Πολλά SmartLogger μπορούν να συγκεντρωθούν μέσω ενός μεταγωγέα Ethernet και στη συνέχεια να συνδεθούν στο σύστημα διαχείρισης.
Όταν συνδέετε τα SmartLogger στον διακόπτη Ethernet μέσω οπτικών ινών, η μέγιστη απόσταση επικοινωνίας είναι 12 χιλιόμετρα (με προαιρετική οπτική μονάδα 100 Mbps) ή 10 χιλιόμετρα (με προαιρετική οπτική μονάδα 1 Gbps). όταν συνδέεται μέσω Ethernet καλώδιο, η μέγιστη απόσταση είναι 100 μέτρα.
Το SmartLogger υποστηρίζει ασύρματη δικτύωση, συμπεριλαμβανομένων ιδιωτικών δικτύων 4G/3G/2G και LTE.

Δικτύωση 3.4G

4.Δίκτυο Ιδιωτικού Δικτύου LTE

Σημείωμα:
Η θύρα WAN του SmartLogger συνδέεται με το CPE (εξοπλισμός χώρων πελατών) μέσω μιας μονάδας POE και ενός κύματος POE προστάτης.
Η διεύθυνση IP του SmartLogger και η διεύθυνση IP του CPE πρέπει να οριστούν στο ίδιο υποδίκτυο.
