1000V DC Combiner Box 2 In 1 Out Τύπος MCB: Βασικά χαρακτηριστικά και Οδηγός επιλογής

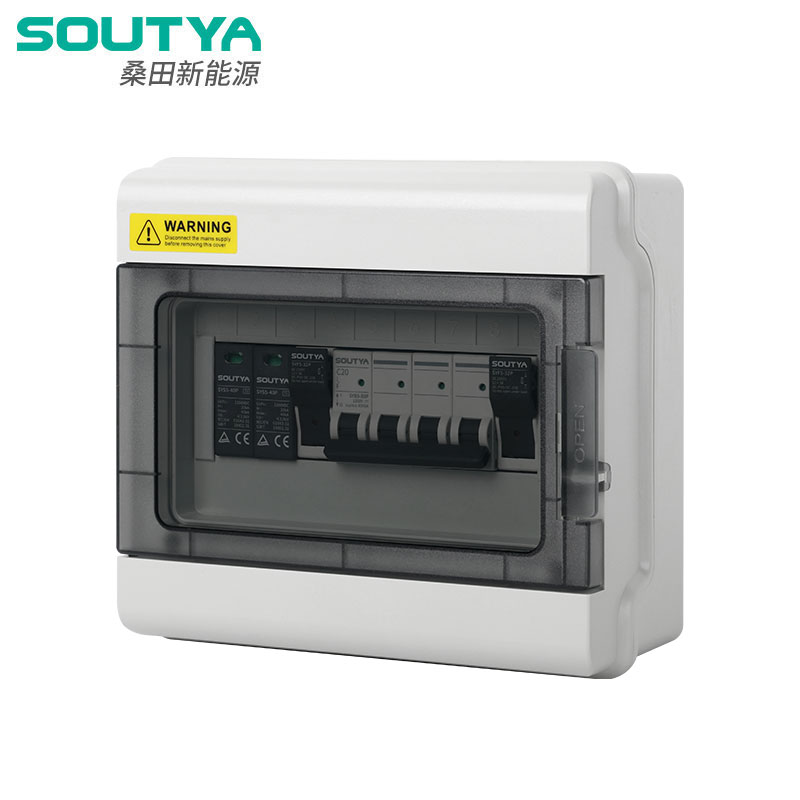

Τι είναι ένα 1000V DC Combiner Box 2 σε 1 Out Τύπος MCB;

A Κουτί 1000V DC Combinerείναι ένα ηλεκτρικό περίβλημα που συνδυάζει πολλαπλές φωτοβολταϊκές σειρές σε μια ενιαία έξοδο. Η διαμόρφωση "2 σε 1 έξοδο" δέχεται δύο συμβολοσειρές εισόδου και παρέχει μία συνδυασμένη έξοδο. ΟΤύπος MCBαναφέρεται στη χρήση μικροσκοπικών διακοπτών για προστασία από υπερένταση σε κάθε είσοδο. Αυτή η συσκευή έχει αξιολογηθεί για μέγιστη τάση συστήματος 1000V DC, καθιστώντας την κατάλληλη για εμπορικές και βιομηχανικές ηλιακές εγκαταστάσεις. Το προϊόν της Soutyaele πληροί αυτές τις προδιαγραφές, προσφέροντας μια συμπαγή λύση για μικρές συστοιχίες.

Σύμφωνα μεIEC 62548:2016(Φωτοβολταϊκές συστοιχίες – Απαιτήσεις σχεδιασμού), τα κιβώτια συνδυασμού πρέπει να είναι σχεδιασμένα ώστε να χειρίζονται το αναμενόμενο ρεύμα βραχυκυκλώματος και να παρέχουν απομόνωση για συντήρηση. Ο τύπος MCB 2-σε-1-έξω πληροί αυτές τις απαιτήσεις ενσωματώνοντας δύο διακόπτες σε ένα ενιαίο περίβλημα. Αυτός ο σχεδιασμός μειώνει την πολυπλοκότητα της καλωδίωσης και διασφαλίζει ότι κάθε συμβολοσειρά προστατεύεται ξεχωριστά.

Γιατί να επιλέξετε μια διαμόρφωση 2-σε-1-έξοδο για ηλιακά έργα;

Η διαμόρφωση 2-σε-1-έξω είναι ιδανική για φωτοβολταϊκά συστήματα μικρής κλίμακας όπου χρειάζεται να συνδυαστούν μόνο δύο στοιχειοσειρές. Χρησιμοποιείται σε εγκαταστάσεις ταράτσας, σε επίγειες συστοιχίες με περιορισμένο αριθμό χορδών ή ως υποσυνδυαστής σε μεγαλύτερα συστήματα. Ενοποιώντας δύο σειρές σε μία έξοδο, αυτό το κουτί συνδυασμού μειώνει τον αριθμό των καλωδίων που περνούν στον μετατροπέα, εξοικονομώντας κόστος υλικού και εγκατάστασης.

, ένα αποκλειστικό κουτί συνδυασμού με προστασία MCB παρέχει ένα κεντρικό σημείο για αποσύνδεση και προστασία από υπερένταση. Αυτό ευθυγραμμίζεται με τις απαιτήσεις τουNEC Άρθρο 690(ΗΠΑ) καιIEC 60364-7-712(Ευρώπη) για ηλιακά φωτοβολταϊκά συστήματα. Ο τύπος MCB προσφέρει προστασία με δυνατότητα επαναφοράς, σε αντίθεση με τις ασφάλειες που απαιτούν αντικατάσταση μετά από σφάλμα.

Πώς βελτιώνει την ασφάλεια και την αξιοπιστία ο τύπος MCB;

ΟΤύπος MCB(Miniature Circuit Breaker) σε κιβώτιο συνδυασμού DC παρέχει αξιόπιστη προστασία από υπερένταση και βραχυκύκλωμα. Σε αντίθεση με τους διακόπτες εναλλασσόμενου ρεύματος, οι διακόπτες DC έχουν σχεδιαστεί για να σβήνουν το τόξο DC που παραμένει περισσότερο λόγω της απουσίας μηδενικής διασταύρωσης. Το κιβώτιο συνδυασμού Soutyaele χρησιμοποιεί ένα MCB 1000V DC, δοκιμασμένο γιαIEC 60947-2πρότυπα για μεταγωγή DC.

Τα βασικά οφέλη για την ασφάλεια περιλαμβάνουν:

• Σβήσιμο τόξου:Τα MCB DC χρησιμοποιούν μαγνητική εκκένωση ή αγωγούς τόξου για να σβήσουν τόξα.
• Θερμική προστασία:Οι διμεταλλικές λωρίδες αποτρέπουν τις παρατεταμένες υπερφορτώσεις.
• Χειροκίνητη απομόνωση:Κάθε είσοδος μπορεί να απενεργοποιηθεί ξεχωριστά για συντήρηση.

, το περίβλημα έχει βαθμολογία IP65 για προστασία από τη σκόνη και την είσοδο νερού, κρίσιμης σημασίας για υπαίθριες ηλιακές εγκαταστάσεις. Ο σχεδιασμός 2-σε-1-έξω ελαχιστοποιεί επίσης τον αριθμό των σημείων εισόδου, μειώνοντας τον κίνδυνο εισόδου υγρασίας.

Ποιοι παράγοντες έχουν σημασία κατά την επιλογή ενός κουτιού συνδυασμού;

Όταν επιλέγετε έναΚουτί 1000V DC Combiner 2 In 1 Out Τύπος MCB, λάβετε υπόψη τις ακόλουθες τεχνικές παραμέτρους και κριτήρια επικύρωσης:

, ελέγξτε για πιστοποιήσεις όπως το UL 1741 ή το TÜV Rhineland, που υποδεικνύουν τη συμμόρφωση με τα παγκόσμια πρότυπα ασφαλείας. Για έργα που απαιτούνπροστασία από υπερτάσεις, βεβαιωθείτε ότι το κουτί συνδυασμού περιλαμβάνει ένα ενσωματωμένο SPD – Το Soutyaele προσφέρει επιλογές με ή χωρίς SPD.

Ερωτήσεις

Σύναψη

ΟΚουτί 1000V DC Combiner 2 In 1 Out Τύπος MCBείναι μια πρακτική λύση για μικρής κλίμακας ηλιακές εγκαταστάσεις που απαιτούν αξιόπιστη προστασία από υπερένταση και ενοποίηση χορδών. Επιλέγοντας ένα προϊόν που πληροί τα διεθνή πρότυπα, διασφαλίζετε ασφάλεια, ανθεκτικότητα και συμμόρφωση με τους τοπικούς κώδικες.
