Μινιατούρα διακόπτη DC

Ο διακόπτης μινιατούρας SYB5-80 DC, που παρέχεται από τον κατασκευαστή Zhejiang Soutya New Energy LLC με έδρα την Κίνα, παρέχει προστασία για κυκλώματα AC 230/400V και DC 300~1200V.
Βασικά Χαρακτηριστικά
▶ Κοινό για AC και DC (AC230/400V, DC300~1200V)
▶ Χωρίς διάκριση θετικής ή αρνητικής πολικότητας, αμφίδρομη προστασία, ευκολότερη εγκατάσταση.
▶ Υψηλό βραχύ τόξο θραύσης, υψηλότερη ασφάλεια.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο διακόπτης μινιατούρας SYB5-80 DC, που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC, είναι 300–1200 V DC και 230/400 V AC αμφίδρομος και μη πολωμένος διακόπτης μινιατούρας, με 10 KA AC / Ικανότητα θραύσης 6KA DC, σχεδιασμένη για προστασία υψηλής τάσης σε Φ/Β συστήματα, συστήματα αποθήκευσης ενέργειας μπαταρίας (BESS) και ηλεκτρικό όχημα εξοπλισμός φόρτισης.

Χαρακτηριστικός

Προστασία από βραχυκύκλωμα, προστασία υπερφόρτωσης
Τελική ικανότητα θραύσης: 10 KA AC / 6KA DC
Μη πολική, αμφίδρομη προστασία
Κοντό τόξο
Υλικό επιβραδυντικό φλόγας

Σενάρια εφαρμογής

1.Κιβώτια συνδυασμού Φ/Β κατοικιών & επαγγελματικών χώρων

Προστατεύει τις εισόδους στοιχειοσειρών 300–1200 V DC και τις εξόδους μετατροπέα AC 230 V/400 V. Το πλάτος ενός πόλου διπλασιάζει την πυκνότητα σε μικρά περιβλήματα.

2.Υβριδικοί μετατροπείς PV-μπαταριών

Αμφίδρομος, μη πολωμένος διακόπτης σε λαβές διαύλου μπαταρίας 300–1200 V DC ρεύματα φόρτισης και εκφόρτισης χωρίς επανακαλωδίωση.

3.Μικροί φορτιστές DC EV (≤ 20 kW)

Προστασία διαύλου εξόδου 600–1200 V DC. Η θραύση 6 kA εξαλείφει σφάλματα τόξου κατά τη διάρκεια συμβάντα plug-in/out.

4. Ράφια DC τηλεπικοινωνιών και κέντρων δεδομένων

Συνδυασμοί πόλων προστατεύουν διακομιστή 48 V/240 V/380 V ή διακλαδώσεις UPS έως 1200 V DC; Η βάση DIN-rail εξοικονομεί χώρο στο ντουλάπι.

5. Μικροδίκτυα DC χαμηλής τάσης

Διανομή 380–1200 V DC για φωτισμό LED, ανεμιστήρες ή αντλίες. Καμπύλες B/C/D ταιριάζει με διαφορετικά χαρακτηριστικά φορτίου.

6.Σκληρές τοποθεσίες ή σε μεγάλο υψόμετρο

−30 °C έως +70 °C, χωρίς υποβάθμιση έως 2 000 m, ταιριάζει σε περιβλήματα IP66 για σταθμοί αυτοκινήτων, αγροβολταϊκά και εργοστάσια στον τελευταίο όροφο.

Τεχνική Παράμετρος

Μοντέλο		SGB5-80

Πόλος		1Π	2Ρ	3P	4P
Ονομαστική τάση εργασίας Ue		230 VAC	400 VAC	400 VAC	400 VAC
		300 VDC	600 VDC	900 VDC	120 VDC
Μέγιστο ρεύμα πλαισίου		80Α
Βαθμολογημένο τρέχον In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Ονομαστική Ui τάσης μόνωσης		690 VAC
		600V DC 900VDC 1200VDC
Ονομαστική τάση αντοχής παλμών Uimp		8kV

Χαρακτηριστικά τριβής		B/C/D
Τύπος σκονίσματος		Θερμομαγνητική
ICS Λειτουργική ικανότητα θραύσης lcs		7,5kA(AC)6kA(DC)
Icu Τελική ικανότητα θραύσης lcu		10kA(AC)6kA(DC)
Ηλεκτρική Ζωή
Πραγματική Μέση Αξία		Μέσος όρος 4000 φορές (AC) 1000 φορές (DC)

Τυπική καθορισμένη τιμή		1500 φορές (AC) 300 φορές (DC)

Μηχανική Ζωή
Πραγματική Μέση Αξία		≥15000 Φορές
Τυπική καθορισμένη τιμή		8500 φορές (AC) 9700 φορές (DC)

Κατηγορία υπέρτασης		Ⅲ
Βαθμός ρύπανσης		3
Επίπεδο Προστασίας		IP40; Τερματικός IP20
Αντοχή στην υγρασία και τη θερμότητα		Κατηγορία 2
Σχετική Υγρασία		≤95%
Αντοχή σε κραδασμούς		Βάση IEC60068-2-6
Παράμετροι αντοχής σε μηχανική κρούση		Βάση IEC60068-2-27

Χωρητικότητα καλωδίωσης		25~35mm²
Ροπή καλωδίωσης		3,0 Nm
Θερμοκρασία περιβάλλοντος λειτουργίας		-30℃~+70℃
Θερμοκρασία περιβάλλοντος αποθήκευσης		-40℃~+85℃
Μέθοδος Εγκατάστασης		DIN35
Υψόμετρο		≤2000μ
Βάρος		0,13kg/Πόλο
Διάσταση	Μήκος	85 mm
	Πλάτος	18 mm	36 χιλιοστά	54 χιλιοστά	72 χιλιοστά
	Υψος	Μέγιστο 78 χλστ
Πακέτο	τεμ/κιβώτιο	12	6	4	3
	Κουτί/Χαρτοκιβώτιο	10
	Χαρτοκιβώτιο/Παλέτα	80
Αποθήκευση		Το προϊόν πρέπει να φυλάσσεται σε καλά αεριζόμενο αποθήκη, με σχετική υγρασία που δεν υπερβαίνει το 80%, και η θερμοκρασία περιβάλλοντος θα πρέπει να είναι μεταξύ -40℃ και+80℃.Επιπλέον, δεν θα πρέπει να υπάρχει υπάρχουν όξινα, αλκαλικά ή διαβρωτικά αέρια.

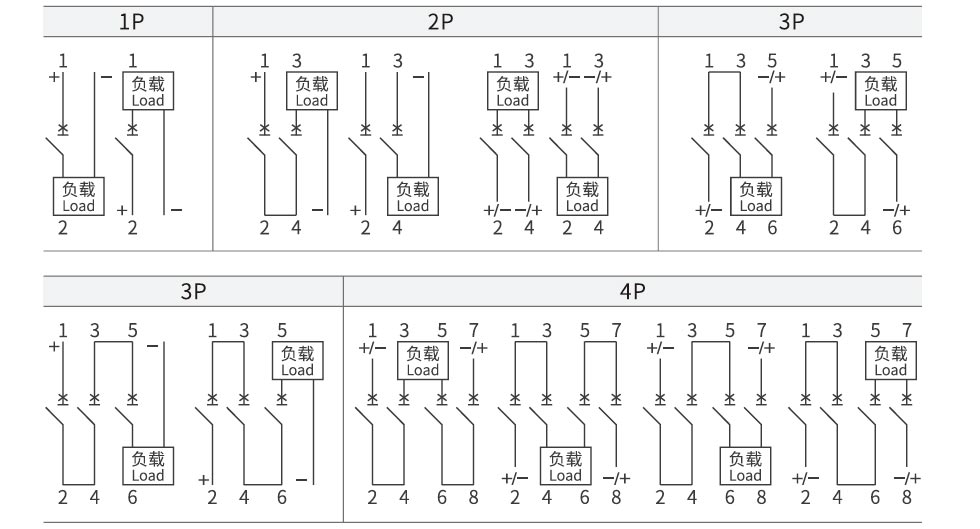

Διάγραμμα καλωδίωσης DC

DC Miniature Circuit Breaker

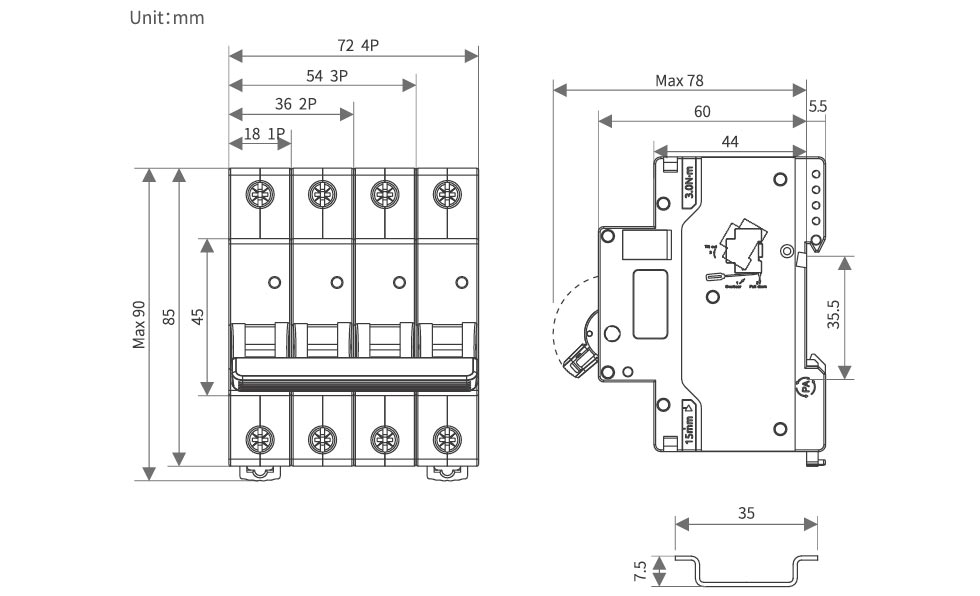

Εμφάνιση και Διαστάσεις Εγκατάστασης

DC Miniature Circuit Breaker

Συντελεστής Μείωσης

Πίνακας συντελεστών μείωσης θερμοκρασίας

Θερμοκρασία	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Ονομαστικός συντελεστής ρεύματος λειτουργίας	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Θερμοκρασία	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Ονομαστικός συντελεστής ρεύματος λειτουργίας	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Πίνακας συντελεστών μείωσης υψομέτρου

Υψόμετρο /m	2000	3000	4000	5000
Ονομαστικός συντελεστής ρεύματος εργασίας	1	0.96	0.91	0.86
Ονομαστικός συντελεστής τάσης εργασίας	1	1	1	1
Ονομαστικός Συντελεστής Τάσης Αντοχής Συχνότητας Ισχύος	1	0.9	0.82	0.71
Ονομαστικός συντελεστής τάσης αντοχής παλμών	1	0.9	0.82	0.71
Ονομαστικό όριο Χωρητικότητα τμήματος βραχυκυκλώματος και ηλεκτρική διάρκεια ζωής Συντελεστής	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Πίνακας συντελεστών μείωσης για παράπλευρη εγκατάσταση του MCBS

Αριθμός MCB	1	2~3	4~5	6~8	9~10
In≤25A Συντελεστής	1	0.96	0.9	0.8	0.7
32A≤In≤63A Συντελεστής	1	0.92	0.8	0.7	0.6
80A≤In≤125A Συντελεστής	1	0.9	0.8	0.7	/

Αξεσουάρ

Βοηθητική συσκευή απελευθέρωσης MX
Ονομαστική τάση ελέγχου Us	DC:24~48V AC:110~230V
Μέγιστος χρόνος ταξιδιού	<10 ms
Αντίσταση πηνίου	50
Περιορίστε το ρεύμα	≥1,6A
Μηχανική Ζωή	10000 φορές
Ηλεκτρική Ζωή	4000 φορές
Ροπή καλωδίωσης	0,8 N ·m
Δυνατότητα καλωδίωσης	Σκληρό σύρμα 1,0 mm²
	1,0mm² Μαλακό σύρμα με ακροδέκτες
Εύρος θερμοκρασίας λειτουργίας	-30℃~+70℃


Περιβαλλοντικές συνθήκες	Δεν πρέπει να υπάρχουν εκρηκτικές επικίνδυνες ουσίες και επιβλαβείς αέρια ή αγώγιμη σκόνη που μπορεί να διαβρώσει ή να καταστρέψει τη μόνωση
Θέση συναρμολόγησης	Στην αριστερή πλευρά του διακόπτη κυκλώματος

Προϋποθέσεις εγκατάστασης	Τυπική βάση ράγας DIN35mm

Βοηθητική επαφή Ο.Φ
Ικανότητα διακοπής επαφής	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Ελάχιστη τάση λειτουργίας	5V
Ελάχιστο ρεύμα λειτουργίας	10 mA
Ονομαστική τάση μόνωσης	500V
Ονομαστικό περιορισμένο ρεύμα βραχυκυκλώματος	1000Α
Συμφωνημένο ρεύμα θέρμανσης Ιθ	4Α
Μηχανική Ζωή	10000 (φορές)
Ηλεκτρική Ζωή	4000 (φορές)
Ροπή καλωδίωσης	0,8 N ·m
Δυνατότητα καλωδίωσης	1,0 mm²
Αριθμός επαφών	1 κανονικά ανοιχτό, 1 κανονικά κλειστό

Εύρος θερμοκρασίας λειτουργίας	-30℃~+70℃


Περιβαλλοντικές συνθήκες	Δεν πρέπει να υπάρχουν εκρηκτικές επικίνδυνες ουσίες και επιβλαβείς αέρια ή αγώγιμη σκόνη που μπορεί να διαβρώσει ή να καταστρέψει τη μόνωση
Θέση συναρμολόγησης	Στην αριστερή πλευρά του διακόπτη κυκλώματος

Προϋποθέσεις εγκατάστασης	Τυπική βάση ράγας DIN 35 mm
