1000V DC Combiner Box 4 In 2 Out Τύπος Isolator

Το 1000V DC Combiner Box 4 In 2 Out Isolator τύπου, που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC, είναι μια μονάδα συνδυασμού PV 1000 V DC διαθέτει πυρίμαχο περίβλημα υπολογιστή και προστασία IP66 που εξασφαλίζει υψηλή αντοχή και αξιόπιστη απόδοση σε εξωτερικούς χώρους. Η συσκευή ενσωματώνεται κρίσιμα εξαρτήματα ασφαλείας, συμπεριλαμβανομένων 2 συσκευών προστασίας από υπερτάσεις DC, 8 DC θήκες ασφαλειών και 2 διακόπτες απομόνωσης DC τύπου κλωβού. Έχει σχεδιαστεί για να παρέχει ολοκληρωμένη προστασία απομόνωσης, προστασία από διαρροές και γείωση προστασία σε φωτοβολταϊκά συστήματα 4 χορδών.

Τεχνική Παράμετρος

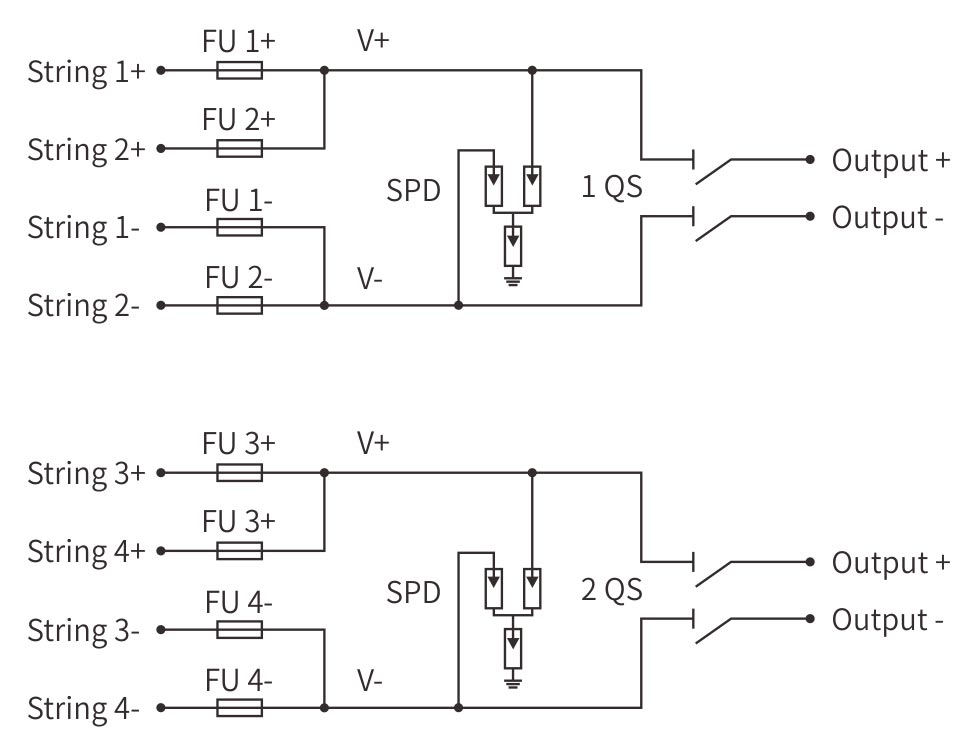

Διάγραμμα καλωδίωσης

Σενάρια εφαρμογής

1.4-String Εμπορική Ταράτσα

Κατασκευασμένο για μεγάλα καταστήματα, εργαστήρια και αποθήκες με τέσσερις φωτοβολταϊκές σειρές σε φαρδιές στέγες. Το πλαίσιο τα συγχωνεύει σε δύο ανεξάρτητες εξόδους, άρα μία Ο μετατροπέας μπορεί να τροφοδοτήσει το πάτωμα του καταστήματος ενώ ένας άλλος υποστηρίζει το γραφείο. Δίδυμο Οι περιστροφικοί απομονωτές κλειδώνουν σε δευτερόλεπτα και το IP66 κρατά τις καταιγίδες σκόνης και βγάζει λάστιχο.

2.Υποσυστοιχίες Solar Farm

Σύρετε σε πίνακες συνδυασμού σε ηλιακά πάρκα 1–10 MW. Μπαίνουν τέσσερις υποσυστοιχίες, δύο καλώδια homerun βγαίνουν - το καθένα με τον δικό του απομονωτή - αφήνοντας τα πληρώματα της O&M κλείστε το μισό πεδίο για αντικατάσταση χορδής χωρίς να αγγίξετε το υπόλοιπο. Τα διπλά SPD καταπίνουν κοντινούς κεραυνούς.

3. Γεωργία υψηλής ισχύος

Κλιπ σε τοίχους αχυρώνων ή χωράφια που αρδεύονται με στροφέα όπου αντλούν τροφοδοσία τεσσάρων χορδών και ξηραντήρια σιτηρών. Οι μεμονωμένες ασφάλειες ανά στοιχειοσειρά σταματούν ένα σφάλμα γείωσης σε μία γραμμή από τη θανάτωση της παροχής νερού ολόκληρης της καλλιέργειας. Σταθερό στην υπεριώδη ακτινοβολία IP66 κέλυφος γελάει στη σκόνη λιπασμάτων και στις καθημερινές πλύσεις.

4.Ηλιακά-Υβρίδια αποθήκευσης

Βάσεις στην υποδοχή μπαταρίας: τέσσερις στοιχειοσειρές μέσα, έξοδος Α στον υβριδικό μετατροπέα, έξοδος Β στον φορτιστή MPPT. Οποιοδήποτε μονοπάτι μπορεί να απομονωθεί με μια περιστροφή του τη δική του λαβή, ώστε οι τεχνικοί να μπορούν να ανταλλάξουν μπαταρίες ή να επανεκκινήσουν τον μετατροπέα χωρίς σκουραίνει το κρίσιμο φορτίο.

5.Απομακρυσμένοι σταθμοί τηλεπικοινωνιών / εκτός δικτύου

Ιμάντες στον πόλο πίσω από τέσσερα λεπτά πάνελ που τροφοδοτούν περιττούς δακτυλίους DC για ραδιόφωνα και αισθητήρες. Επιβραδυντικό πυρκαγιάς, περίβλημα IP66 επιβιώνει στους -40 °C νύχτες και ήλιος της ερήμου, ενώ τα δύο πόδια εξόδου κρατούν ζωντανό τον εξοπλισμό επικοινωνίας όταν η μία πλευρά είναι κάτω για σέρβις.
