1000V DC Combiner Box 3 In 1 Out Τύπος MCB

Το 500/1000V DC Combiner Box 3 In 1 Out MCB τύπου, κατασκευής Η Zhejiang Soutya New Energy LLC, είναι μια μονάδα συνδυασμού PV DC 1000V ειδικά σχεδιασμένο για φωτοβολταϊκά συστήματα 3 χορδών. Διαθέτει πυρίμαχο υπολογιστή περίβλημα με προστασία IP66, η μονάδα εξασφαλίζει εξαιρετική αντοχή και αξιόπιστη απόδοση σε απαιτητικά εξωτερικά περιβάλλοντα.

Αυτός ο στιβαρός συνδυαστής ενσωματώνει βασικά εξαρτήματα ασφαλείας, συμπεριλαμβανομένου ενός DC Συσκευή προστασίας από υπερτάσεις (SPD), έξι ασφαλειοθήκες DC (παρέχεται ατομική προστασία για κάθε μία από τις τρεις χορδές) και ένα κύκλωμα μινιατούρας DC διακόπτης (MCB). Σχεδιασμένο για ηλιακές εφαρμογές μεσαίας κλίμακας, προσφέρει ολοκληρωμένη προστασία από υπερτάσεις και υπερφόρτωση στην πλευρά DC του ηλιακές εγκαταστάσεις.

Η διαμόρφωση επιτρέπει την παράλληλη σύνδεση τριών Φ/Β στοιχειοσειρών ενώ διατηρώντας αποκλειστική προστασία για κάθε χορδή μέσω ξεχωριστής σύντηξης. Το MCB παρέχει κεντρικό έλεγχο κυκλώματος και εύκολη αποσύνδεση δυνατότητα για εργασίες συντήρησης, καθιστώντας αυτή τη μονάδα ιδανική λύση για φωτοβολταϊκά συστήματα που απαιτούν ενισχυμένη ηλεκτρική προστασία και λειτουργική ευελιξία για τρεις διαμορφώσεις χορδών.

Τεχνική Παράμετρος

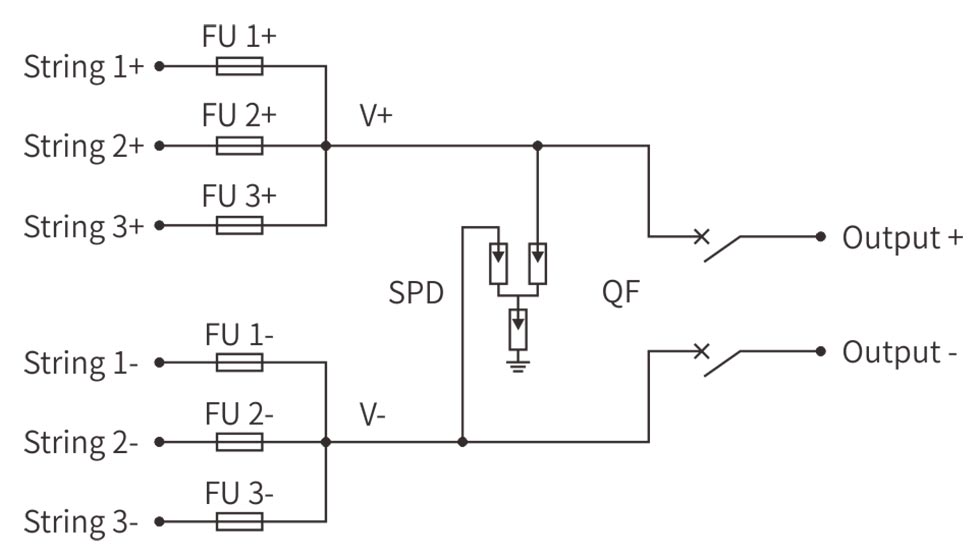

Διάγραμμα καλωδίωσης

Σενάρια εφαρμογής

1.Εμπορικά συστήματα στέγης μεσαίας κλίμακας

Ιδανικό για εμπορικά κέντρα, μεσαίου μεγέθους εργοστάσια και εμπορικά κτίρια που απαιτούν τρεις εισόδους στοιχειοσειρών ΦΒ. Οι 6 ασφάλειες (2 ανά χορδή) εξασφαλίζουν ατομική προστασία συμβολοσειρών, ενώ το MCB παρέχει κεντρικό έλεγχο και ασφαλής αποσύνδεση για εργασίες συντήρησης.

2.Γεωργικές και Βιομηχανικές Ηλιακές Εφαρμογές

Κατάλληλο για μεγάλες αγροτικές εγκαταστάσεις και βιομηχανικές εγκαταστάσεις τροφοδοσία δικτύων άρδευσης, εξοπλισμού επεξεργασίας και συστημάτων αποθήκευσης. Το Η χωρητικότητα 3 χορδών υποστηρίζει υψηλότερες απαιτήσεις ισχύος ενώ διατηρείται αξιόπιστη προστασία από υπερφόρτωση και υπερφόρτωση.

3.Small Utility-Scale Solar Projects

Ιδανικό για κοινοτικούς ηλιακούς κήπους και εγκαταστάσεις μικρής κλίμακας όπου τρεις φωτοβολταϊκές σειρές χρειάζονται ενοποίηση. Το στιβαρό περίβλημα IP66 εξασφαλίζει αντοχή στις καιρικές συνθήκες και το ολοκληρωμένο σύστημα προστασίας διατηρεί το πλέγμα αξιοπιστία σύνδεσης.

4.Τηλεπικοινωνίες και Απομακρυσμένοι Ηλεκτροπαραγωγικοί Σταθμοί

Απαραίτητο για μεγαλύτερους σταθμούς βάσης επικοινωνίας και απομακρυσμένη τροφοδοσία εφαρμογές που απαιτούν αυξημένη χωρητικότητα. Η διαμόρφωση τριών χορδών παρέχει επαρκή ισχύ για εκτεταμένη λειτουργία τηλεπικοινωνιακού εξοπλισμού και συστήματα παρακολούθησης.

5.Εγκαταστάσεις Πανεπιστημιούπολης Εκπαιδευτικών και Ιδρυματικών

Κατάλληλο για υλοποίηση σχολείων, πανεπιστημίων και κυβερνητικών κτιρίων μεσαίας κλίμακας ηλιακά έργα. Τα χαρακτηριστικά ασφαλείας, συμπεριλαμβανομένης της ατομικής χορδής η ασφάλεια και η προστασία του κύριου διακόπτη κυκλώματος το καθιστούν κατάλληλο για κοινό περιβάλλοντα πρόσβασης.
