1000V DC Combiner Box 2 In 1 Out Τύπος MCB

Το 1000V DC Combiner Box 2 In 1 Out MCB τύπου, που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC, είναι ένα φωτοβολταϊκό 1000 V DC μονάδα συνάθροισης χορδών κατασκευασμένη για συμπαγή, υψηλής απόδοσης υπαίθρια εξυπηρέτηση. Χυτευμένο από πολυανθρακικό σταθεροποιημένο στην υπεριώδη ακτινοβολία και σφραγισμένο με IP65, το περίβλημα προστατεύει τα εσωτερικά εξαρτήματα από τη σκόνη, την υγρασία και την παρατεταμένη ηλιακή ενέργεια έκθεση. Στο εσωτερικό, τέσσερις ασφαλειοθήκες DC παρέχουν προστασία από υπερένταση δύο στοιχειοσειρά εισόδου, επαγόμενοι σφιγκτήρες διάταξης προστασίας από υπερτάσεις DC κατηγορίας II (SPD). μεταβατικά και ένας μονοπολικός διακόπτης μινιατούρας DC (MCB) παρέχει τόσο εναλλαγή φορτίου όσο και απομόνωση βραχυκυκλώματος. Εργοστασιακά προ-καλωδιωμένη θετικά, αρνητικά και PE λεωφορεία εγγυώνται ισοδυναμική χαμηλής αντίστασης συγκόλληση, ενώ η διαμόρφωση 2-in-1-out απλοποιεί την καλωδίωση σε μικρά υποσυστοιχίες στέγης ή τριπλής χορδής. Ο σχεδιασμός προσφέρει ασφαλές, ορατό σπάσιμο απομόνωση συντήρησης και ουσιαστική προστασία σε επίπεδο χορδών εντός α εξοικονόμηση χώρου, επιτοίχια τοποθέτηση.

Τεχνική Παράμετρος

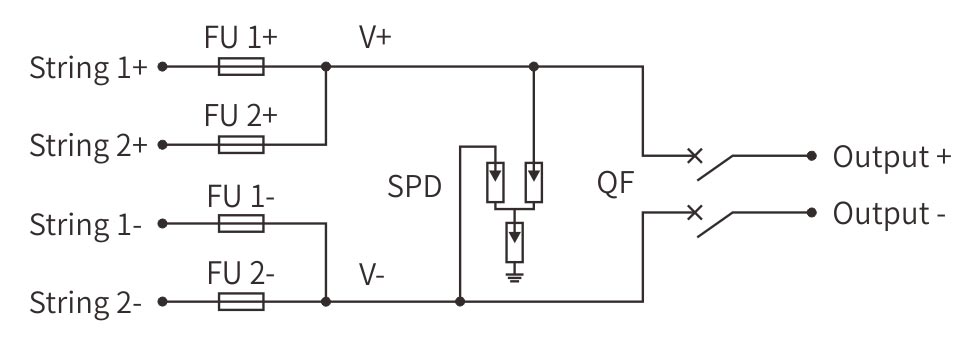

Διάγραμμα καλωδίωσης

Σενάρια εφαρμογής

1. Ενοποίηση στοιχειοσειρών φωτοβολταϊκών – Μικρές συστοιχίες ταράτσας

Εγκατεστημένο κάτω από μονάδες ή σε τοίχους στηθαίο, το κουτί συγχωνεύει δύο φωτοβολταϊκές σειρές σε μια ενιαία έξοδο DC. Τέσσερις θήκες ασφαλειών παρέχουν ξεχωριστή σειρά προστασία από υπερβολικό ρεύμα, ενώ το SPD κλάσης II συσφίγγει προκαλούμενες υπερτάσεις από κοντινή κεραυνική δραστηριότητα. Ένα MCB που λειτουργεί μπροστά παρέχει ορατό σπάσιμο απομόνωση, επιτρέποντας ασφαλές κλείδωμα κατά τη συντήρηση του μετατροπέα ή την ταράτσα παρεμβάσεις.

2.Γεωργικοί τροφοδότες συνεχούς ρεύματος – Συστήματα άρδευσης και κτηνοτροφίας

Τοποθετημένη σε τοίχο σε αντλιοστάσια ή σοφίτες αχυρώνων, η μονάδα παρέχει ηλιακή ενέργεια DC σε αντλίες χωρίς ψήκτρες και εξοπλισμό αρμέγματος. Η σφράγιση IP66 δεν περιλαμβάνει κόκκους σκόνη και νερό πλύσης υψηλής πίεσης και το ενσωματωμένο MCB επιτρέπει τη γρήγορη διακοπή λειτουργίας πριν από εποχικούς ελέγχους εξοπλισμού ή αντικατάσταση ιμάντα.

3. Απομακρυσμένα καταφύγια τηλεπικοινωνιών – Κρίσιμη ισχύς επικοινωνίας

Τοποθετημένος μέσα σε ενώσεις πύργου, ο συνδυαστής τροφοδοτεί τις ράβδους συνεχούς ρεύματος με αυτή την ισχύ κεφαλές ραδιοφώνου και συστοιχίες μπαταριών. Το SPD προστατεύει τα ευαίσθητα ηλεκτρονικά RF έναντι παροδικών υπερτάσεων, ενώ το MCB λειτουργεί ως τοπική αποσύνδεση για τεχνικούς που εκτελούν μετρήσεις γείωσης πύργων ή αλλαγές ανορθωτών.

4. Συστοιχίες συστάδων κατοικιών – Φ/Β κλάδοι πολυκατοικίας

Τοποθετημένο μέσα σε ντουλάπια μετρητών ή δοκούς σοφίτας, το περίβλημα εδραιώνεται δύο στοιχειοσειρές μονάδων για κοινόχρηστη χρήση μετατροπέα. Πολυανθρακικό επιβραδυντικό πυρκαγιάς και Η σύντηξη σε επίπεδο χορδής ενισχύει την ασφάλεια σε κατοικημένα κτίρια και το MCB δίνει ανταποκριτές έκτακτης ανάγκης ένα μόνο σημείο με ετικέτα για την απομόνωση της πλευράς DC κατά τη διάρκεια ενός εκδήλωση πυρκαγιάς.

5.Βιομηχανικοί κόμβοι μικροδικτύων – Εφεδρικά κυκλώματα και κυκλώματα αιχμής

Τοποθετείται με φλάντζα σε πέδιλα που συνδέουν τα φωτοβολταϊκά με φορτιστές περονοφόρου ή σχάρες PLC, το κουτί χειρίζεται ηλιακή ισχύ 15 kW. Η δυνατότητα διπλής χορδής ταιριάζει προφίλ ζήτησης αιχμής ξυρίσματος και οι συντονισμένες ασπίδες ζεύγους SPD + MCB ευαίσθητες μονάδες δίσκου τόσο από αιχμές δικτύου όσο και από θόρυβο εναλλαγής μετατροπέα.
