Πώς να διαστασιολογήσετε σωστά ένα κιβώτιο συνδυασμού DC για το ηλιακό σας σύστημα

Έχετε αναρωτηθεί ποτέ εάν το ηλιακό σας σύστημα λειτουργεί τόσο αποτελεσματικά και με ασφάλεια όσο θα έπρεπε; Ως ιδιοκτήτης ή εγκαταστάτης ηλιακού συστήματος, πιθανότατα έχετε επικεντρωθεί στα πάνελ και στους μετατροπείς. Αλλά υπάρχει ένα κρίσιμο στοιχείο που συχνά δεν τραβάει τα φώτα της δημοσιότητας που του αξίζει: τοDC συνδυαστικό κουτί. Αυτός ο αφανής ήρωας της φωτοβολταϊκής σας συστοιχίας διαχειρίζεται την περίπλοκη ροή ισχύος από τα πάνελ σας, διασφαλίζοντας ότι όλα λειτουργούν ομαλά και προστατευμένα. Η επιλογή του λανθασμένου μπορεί να οδηγήσει σε απώλειες ενέργειας, κινδύνους για την ασφάλεια και απογοητευτικό χρόνο διακοπής λειτουργίας του συστήματος. ΣτοΣούτια, καταλαβαίνουμε αυτά τα σημεία πόνου από κοντά. Μέσα από χρόνια μηχανικής και εμπειρίας στο πεδίο, έχουμε δει πώς ένα σωστό μέγεθοςΚουτί συνδυασμού DCαποτελεί τη στιβαρή ραχοκοκαλιά μιας αξιόπιστης ηλιακής εγκατάστασης. Αυτός ο οδηγός θα σας καθοδηγήσει, με επαγγελματικό αλλά απλό τρόπο, πώς ακριβώς να διαστασιολογήσετε αυτό το κρίσιμο στοιχείο για τις συγκεκριμένες ανάγκες σας.

Τι ακριβώς είναι ένα DC Combiner Box και γιατί έχει σημασία το μέγεθος;

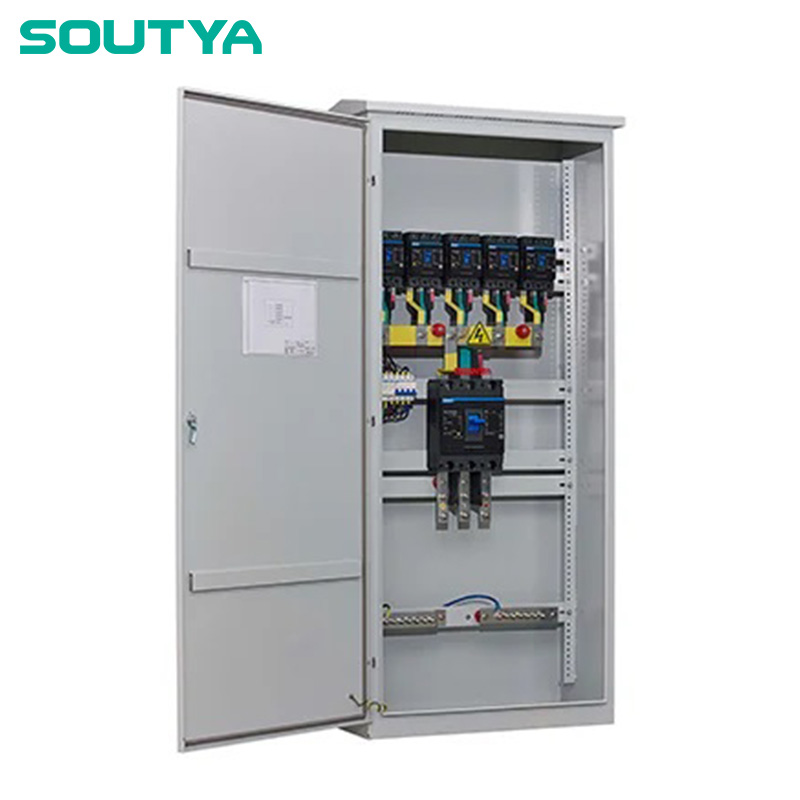

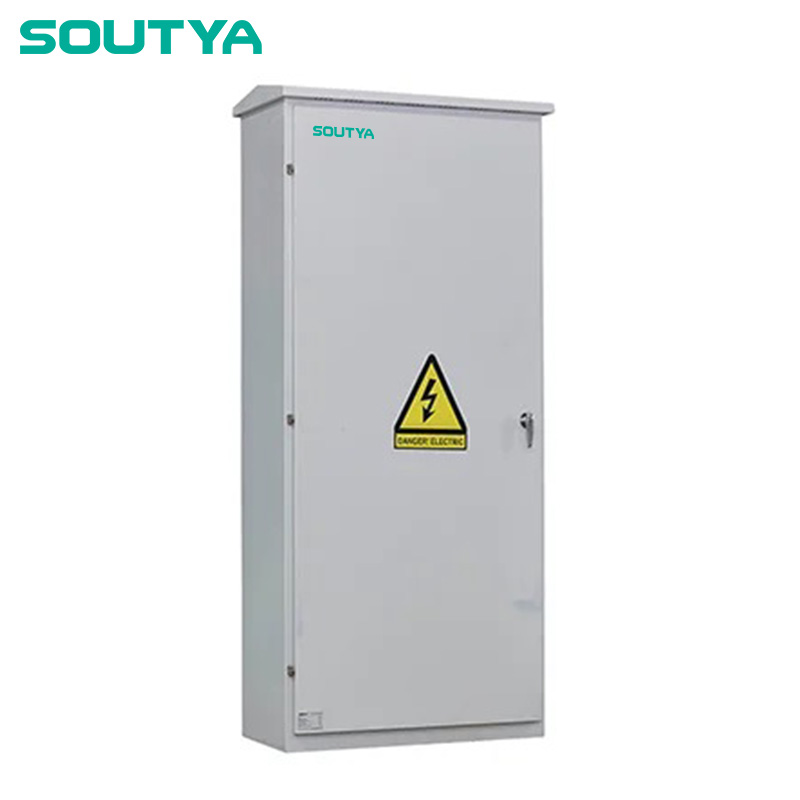

Ας ξεκινήσουμε με τα βασικά. ΕΝΑΚουτί συνδυασμού DCείναι ένα περίβλημα τοποθετημένο μεταξύ των ηλιακών σας συλλεκτών και του μετατροπέα. Η κύρια δουλειά του είναι να ενοποιεί την έξοδο από πολλαπλές ηλιακές στοιχειοσειρές (ομάδες πάνελ συνδεδεμένων σε σειρά) σε ένα μόνο ζεύγος αγωγών που τροφοδοτούν τον μετατροπέα. Αλλά κάνει πολλά περισσότερα. Περιλαμβάνει κρίσιμες συσκευές προστασίας, όπως ασφάλειες ή διακόπτες κυκλώματος για κάθε στοιχειοσειρά, προστατεύοντας από επικίνδυνα αντίστροφα ρεύματα και υπερφορτίσεις. Παρέχει επίσης ένα κεντρικό, ασφαλές σημείο για την παρακολούθηση, τη συντήρηση και την αποσύνδεση του συστήματος.

Λοιπόν, γιατί το μέγεθος είναι τόσο κρίσιμο; Ένα κουτί συνδυασμού μικρού μεγέθους μπορεί να υπερθερμανθεί, άσκοπα οι συσκευές προστασίας από την ακινητοποίηση ή ακόμη και να γίνει κίνδυνος πυρκαγιάς. Ένα μεγάλο κουτί, ενώ είναι ασφαλές, σημαίνει ότι ξοδέψατε χρήματα για χωρητικότητα που δεν χρειάζεστε και καταλαμβάνετε περισσότερο χώρο από όσο χρειάζεται. Το σωστό μέγεθος επιτυγχάνει την τέλεια ισορροπία μεταξύ ασφάλειας, απόδοσης και οικονομικής απόδοσης. Σας εξασφαλίζειΚουτιά συνδυασμού DCμπορεί να διαχειριστεί το μέγιστο ηλεκτρικό ρεύμα και τάση που παράγει η συστοιχία σας, τόσο υπό κανονικές όσο και σε ακραίες συνθήκες.

Ποιες βασικές ηλεκτρικές παράμετροι πρέπει να υπολογίσετε πρώτα;

Προτού ακόμη κοιτάξετε τους καταλόγους προϊόντων, πρέπει να συγκεντρώσετε ορισμένα βασικά δεδομένα από το σχεδιασμό της διάταξης των πάνελ σας. Αυτό δεν είναι τόσο τρομακτικό όσο ακούγεται. Θα εργάζεστε κυρίως με τέσσερις βασικές παραμέτρους: Μέγιστο ρεύμα ισχύος (Imp), ρεύμα βραχυκυκλώματος (Isc), τάση ανοιχτού κυκλώματος (Voc) και μέγιστη τάση συστήματος. Αυτές οι τιμές βρίσκονται στο φύλλο δεδομένων των ηλιακών σας συλλεκτών και επηρεάζονται από την τοπική θερμοκρασία σας.

• Ρεύμα συμβολοσειράς:Αυτό καθορίζει την ονομαστική ένταση ρεύματος που απαιτείται για τις ασφάλειες εισόδου/διακοπτών και τους εσωτερικούς διαύλους. Η βασική τιμή εδώ είναι τοΡεύμα βραχυκυκλώματος (ISC)ενός ενιαίου πίνακα. Στη συνέχεια εφαρμόζετε παράγοντες ασφαλείας.

• Τάση χορδής:Αυτό καθορίζει την ονομαστική τάση που απαιτείται για τα εξαρτήματα του κιβωτίου. Η κρίσιμη τιμή είναι τοΤάση ανοιχτού κυκλώματος (Voc)ενός μεμονωμένου πίνακα, προσαρμοσμένο για την πιο κρύα αναμενόμενη θερμοκρασία στον χώρο σας. Πολλαπλασιάζετε το προσαρμοσμένο πλαίσιο Voc με τον αριθμό των πλαισίων σε μια συμβολοσειρά σειράς.

Ας το απλοποιήσουμε αυτό με ένα πρακτικό παράδειγμα. Ας υποθέσουμε ότι χρησιμοποιούμε πάνελ 400W με τις ακόλουθες προδιαγραφές:

• Isc = 10,5 A

• Vo = 40,5 V

• Θερμοκρασία Συντελεστής Voc = -0,3%/°C

Τώρα, σκεφτείτε μια τοποθεσία όπου η χαμηλότερη καταγεγραμμένη θερμοκρασία είναι -10°C και έχουμε 12 πλαίσια ανά συμβολοσειρά. Ο υπολογισμός θα μοιάζει με αυτό:

Πίνακας 1: Παράδειγμα υπολογισμού βασικών ηλεκτρικών παραμέτρων

Αυτές οι υπολογισμένες τιμές—περίπου 537V και 10,5A ανά συμβολοσειρά—είναι η βάση για την επιλογή σαςΚουτί συνδυασμού DC.

Πώς επιλέγετε το σωστό μοντέλο Soutya DC Combiner Box;

Αφού έχετε τις βασικές ηλεκτρικές παραμέτρους σας, το επόμενο βήμα είναι να τις αντιστοιχίσετε σε ένα συμβατό κουτί συνδυασμού. Εδώ είναι πουΣούτιατα προϊόντα λάμπουν, προσφέροντας σαφείς, στιβαρές προδιαγραφές σχεδιασμένες για πραγματικές εφαρμογές. Πρέπει να λάβετε υπόψη πολλές προδιαγραφές κουτιού.

• Μέγιστες συμβολοσειρές εισόδου:Πόσες ξεχωριστές χορδές χρειάζεστε για να συνδυάσετε; Τα κουτιά μας διατίθενται σε 4-σε-1, 6-σε-1, 8-σε-1, 10-σε-1 και ακόμη μεγαλύτερες διαμορφώσεις.

• Μέγιστη τάση συστήματος (Vdc):Αυτό πρέπει να υπερβαίνει το δικό σαςΠροσαρμοσμένο String Vocυπολογίζεται στον Πίνακα 1. Για το παράδειγμά μας των 537V, ένα κουτί ονομαστικής τάσης 600V ή 1000V θα ήταν κατάλληλο, με τα 1000V να προσφέρουν περισσότερο χώρο κεφαλής για μελλοντική επέκταση.

• Ονομαστικό ρεύμα εισόδου συμβολοσειράς (A):Η ονομαστική ασφάλεια ή διακόπτης ανά χορδή. Πρέπει να είναι τουλάχιστον 156% του Isc της χορδής (ανά κατευθυντήριες γραμμές NEC). Για το Isc 10,5A μας: 10,5A * 1,56 =16.38Α. Θα επιλέγατε το επόμενο τυπικό μέγεθος προς τα πάνω, συνήθως α20Αασφάλεια ηλεκτρική.

• Βαθμολογία ρεύματος κύριας εξόδου (A):Η βαθμολογία του κύριου διακόπτη εξόδου ή της ασφάλειας. Αυτό βασίζεται στοάθροισμα όλων των ρευμάτων εισόδου χορδήςπολλαπλασιάζεται με έναν παράγοντα ασφάλειας και ποικιλομορφίας.

Ας υποθέσουμε ότι το έργο του παραδείγματός μας έχει 6 ίδιες συμβολοσειρές. Δείτε πώς θα επιλέξουμε έναΣούτιαμοντέλο:

Πίνακας 2: Οδηγός επιλογής κουτιού Soutya Combiner (Παράδειγμα: SY-COM-6S)

Όπως μπορείτε να δείτε, τοΣούτιαΤο μοντέλο SY-COM-6S όχι μόνο πληροί, αλλά και υπερβαίνει τις απαιτήσεις του παραδειγματικού μας συστήματος, παρέχοντας ζωτικά περιθώρια ασφαλείας και πολύτιμα προαιρετικά χαρακτηριστικά. ΜαςΚουτιά συνδυασμού DCείναι κατασκευασμένα με αυτή τη φιλοσοφία: παρέχουν περιθώριο για αξιοπιστία και επιλογές για διορατικότητα.

Ποιες είναι οι συνήθεις ερωτήσεις σχετικά με τα DC Combiner Boxes;

Η πλοήγηση στις λεπτομέρειες μπορεί να φέρει πολλά ερωτήματα. Εδώ είναι τρεις από τις πιο συχνές που συναντάμεΣούτια.

FAQ 1: Μπορώ να συνδέσω στοιχειοσειρές με διαφορετικούς αριθμούς πάνελ ή διαφορετικές μάρκες πάνελ στο ίδιο κιβώτιο συνδυασμού DC;
Είναι τεχνικά δυνατό, αλλά γενικά δεν συνιστάται, εκτός εάν το κουτί έχει σχεδιαστεί ειδικά για αυτό. Το κύριο ζήτημα είναι η αναντιστοιχία τάσης. Οι στοιχειοσειρές με διαφορετικές τάσεις (λόγω διαφορετικών μετρήσεων ή προδιαγραφών πάνελ) θα προσπαθήσουν να εξισωθούν όταν συνδυάζονται, οδηγώντας σε απώλεια ισχύος εξόδου και δυνητική πίεση στη συμβολοσειρά χαμηλότερης τάσης. Για βέλτιστη απόδοση, όλες οι χορδές συνδέονται σε ένα πρότυποΚουτί συνδυασμού DCπρέπει να είναι πανομοιότυπα ως προς το μοντέλο, την ποσότητα και τον προσανατολισμό του πίνακα.

FAQ 2: Χρειάζομαι πάντα μια ασφάλεια για κάθε στοιχειοσειρά στο κουτί συνδυασμού μου;
Όχι πάντα. Ο Εθνικός Ηλεκτρικός Κώδικας (NEC) παρέχει μια βασική εξαίρεση. Εάν έχετε μόνο δύο παράλληλες χορδές, συνήθως δεν χρειάζεστε ασφάλειες στοιχειοσειράς, επειδή το μέγιστο δυνατό αντίστροφο ρεύμα από μια υγιή συμβολοσειρά σε μια ελαττωμένη είναι απίθανο να υπερβεί την εμβέλεια της συμβολοσειράς με σφάλμα. Ωστόσο, εάν έχετε τρεις ή περισσότερες σειρές παράλληλα, υπάρχουν ασφάλειες ή διακόπτες για κάθε συμβολοσειράεπιτακτικόςγια προστασία από υπερβολική αντίστροφη ροή ρεύματος. Όλα στάνταρΣούτιαΤα κουτιά συνδυασμού έρχονται προδιαμορφωμένα με την απαιτούμενη προστασία ανά χορδή για πλήρη συμμόρφωση και ασφάλεια.

FAQ 3: Πόσο σημαντική είναι η βαθμολογία IP (Ingress Protection) για ένα κουτί συνδυασμού και τι πρέπει να αναζητήσω;
Εξαιρετικά σημαντικό. ΟΚουτί συνδυασμού DCεγκαθίσταται σε εξωτερικό χώρο, εκτίθεται σε βροχή, σκόνη και πιθανώς χιόνι. Μια κακή στεγανοποίηση μπορεί να οδηγήσει σε εισροή υγρασίας, προκαλώντας διάβρωση, βραχυκυκλώματα και αστοχία του συστήματος. Για τις περισσότερες εφαρμογές εξωτερικού χώρου, μια ελάχιστη βαθμολογία απόIP65συνιστάται. Αυτή η βαθμολογία εγγυάται πλήρη προστασία από την είσοδο σκόνης και προστασία από πίδακες νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση.Σούτιατα περιβλήματα χαρακτηρίζονται συνήθωςIP65ή υψηλότερη, εξασφαλίζοντας μακροχρόνια αντοχή σε δύσκολες περιβαλλοντικές συνθήκες.

Πώς επηρεάζουν την επιλογή σας οι φυσικοί και περιβαλλοντικοί παράγοντες;

Οι ηλεκτρικές προδιαγραφές είναι η μισή ιστορία. Το πού και πώς θα τοποθετήσετε το κουτί είναι εξίσου σημαντικό. Σκεφτείτε το υλικό του περιβλήματος - το διηλεκτρικό πλαστικό είναι οικονομικά αποδοτικό και ανθεκτικό στη διάβρωση, ενώ το μέταλλο (όπως το αλουμίνιο με επίστρωση πούδρας) προσφέρει ανώτερη μηχανική αντοχή και απαγωγή θερμότητας. Το φυσικό μέγεθος πρέπει να χωράει όλα τα εξαρτήματα με κατάλληλο χώρο κάμψης καλωδίων. Οι θέσεις εισόδου των αγωγών θα πρέπει να ταιριάζουν με το σχέδιο καλωδίωσης.

Το περιβάλλον είναι το κλειδί. Οι παράκτιες τοποθεσίες απαιτούν υψηλή αντοχή στη διάβρωση. Οι περιοχές με υψηλή δραστηριότητα κεραυνών καθιστούν αδιαπραγμάτευτη μια ενσωματωμένη συσκευή προστασίας από υπέρταση (SPD) υψηλής χωρητικότητας. Για ζεστά κλίματα, βεβαιωθείτε ότι η βαθμολογία θερμοκρασίας του κουτιού και η υποβάθμιση των εξαρτημάτων του (όπως οι ασφάλειες) είναι επαρκείς. ΣτοΣούτια, κατασκευάζουμε το δικό μαςΚουτιά συνδυασμού DCέχοντας κατά νου αυτές τις παγκόσμιες προκλήσεις, χρησιμοποιώντας υλικά και σχέδια που αντέχουν στη δοκιμασία του χρόνου και των στοιχείων.

Είστε έτοιμοι να φτιάξετε ένα ασφαλέστερο, πιο αποτελεσματικό ηλιακό σύστημα;

Το μέγεθος σαςΚουτί συνδυασμού DCσωστά δεν είναι απλώς μια τεχνική άσκηση σημείωσης πλαισίων. είναι μια επένδυση στην ασφάλεια, την αποδοτικότητα και τη μακροζωία ολόκληρης της επένδυσής σας στην ηλιακή ενέργεια. Με τον μεθοδικό υπολογισμό των παραμέτρων της συμβολοσειράς σας και την αντιστοίχιση τους με ένα στιβαρό, καλά σχεδιασμένο προϊόν, εξαλείφετε ένα σημαντικό σημείο αποτυχίας και αποκτάτε ηρεμία.

ΣτοΣούτια, ειδικευόμαστε στην παροχή αυτής της ηρεμίας. Η γκάμα μας απόΚουτιά συνδυασμού DCείναι κατασκευασμένο με ακρίβεια, κατασκευασμένο με ανθεκτικότητα και σχεδιασμένο για σαφήνεια—καθιστώντας τη διαδικασία επιλογής και εγκατάστασης πιο ομαλή για τους επαγγελματίες και διασφαλίζοντας αξιόπιστη απόδοση για χρόνια. Δεν πουλάμε μόνο εξαρτήματα. παρέχουμε τη θεμελιώδη αξιοπιστία από την οποία εξαρτάται το ηλιακό σας σύστημα ενέργειας.

Έχετε στο μυαλό σας ένα συγκεκριμένο έργο ή χρειάζεστε συμβουλές από ειδικούς για την επιλογή του τέλειου κουτιού συνδυασμού για τη μοναδική σας εγκατάσταση;Η ομάδα τεχνικής υποστήριξης είναι έτοιμη να βοηθήσει.Επικοινωνήστε μαζί μαςσήμεραγια μια εξατομικευμένη συμβουλή, λεπτομερή φύλλα δεδομένων προϊόντων ή για να βρείτε έναν διανομέα κοντά σας. Ας χτίσουμε μαζί ένα ασφαλέστερο, πιο έξυπνο ηλιακό μέλλον.
