Στήριγμα ασφαλειών DC 1500V

Στήριγμα ασφαλειών SYF5-50P DC 1500V, 50 A φωτοβολταϊκός φορέας ασφαλείας που παρέχεται από τον κινέζο κατασκευαστή Zhejiang Soutya New Energy LLC – είναι α Μονάδα προστασίας για τοποθέτηση σε πάνελ κατασκευασμένη από πολυανθρακικό ανθεκτικό στην υπεριώδη ακτινοβολία περίβλημα και στεγανοποίηση με βαθμολογία IP65 για μακροχρόνια απόδοση σε εξωτερικούς χώρους. Το Η βάση κλειδώνει ένα στοιχείο ασφάλειας gPV 10 × 38 mm (συνολικά 2,2 × 13,2 cm) και παρέχει διάκενο σφαλμάτων χωρητικότητας 25 kA με ορατή θραύση indication and maintenance safety, while factory-wired positive, negative και οι τερματισμοί PE εξασφαλίζουν αξιόπιστη συνέχεια γείωσης. Σχεδιασμένο για υποσυστοιχίες φωτοβολταϊκών μονής ή πολλών στοιχειοσειρών, παρέχει ουσιαστικό υπερένταση απομόνωση και ισοδυναμική σύνδεση.

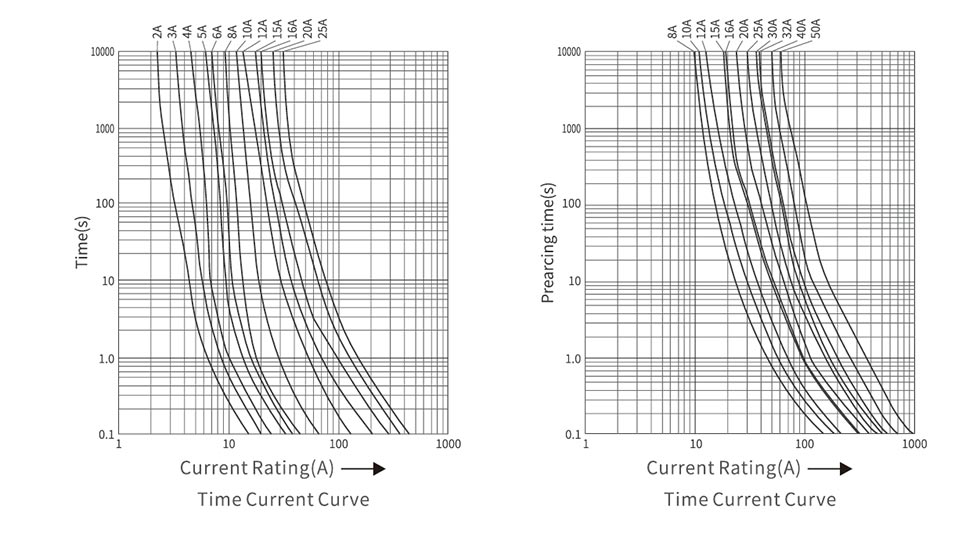

Τεχνική Παράμετρος

Σενάρια εφαρμογής

1. Κουτιά συνδυασμού Φ/Β κλίμακας χρησιμότητας

1 500 V DC σειρές μονάδων 182/210 mm έως 50 A. Ασφάλειες 10,3 × 85 mm επιτρέψτε 28–40 A ανά συμβολοσειρά, μειώνοντας τον αριθμό των κιβωτίων σε μπλοκ 2,5 MW.

2.Μεγάλες εμπορικές / βιομηχανικές στέγες ≥ 30 kW

Τριφασικοί μετατροπείς 50 kW–110 kW με MPPT 1 300–1 500 V επωφελούνται από 25 Ικανότητα θραύσης kA και διάκενο επαφής 1 mm για αξιόπιστη κατάσβεση τόξου.

3. Συστήματα αποθήκευσης ενέργειας μπαταριών σε εμπορευματοκιβώτια (BESS)

1 ράφι μπαταριών 200–1 500 V DC έως 2,5 MWh. 50 A rating protects each rack ενώ το Icu 25 kA χειρίζεται ρεύμα βραχυκυκλώματος με πλήρη μπαταρία.

Σταθμοί ταχείας φόρτισης 4.150 kW–400 kW DC

Προστατεύει το δίαυλο συνεχούς ρεύματος 1 000–1 500 V μεταξύ της στοίβας ανορθωτή και του διανομέα. Ο απομονωτής ασφαλειών επιτρέπει την ασφαλή απόσυρση κατά τη συντήρηση χωρίς κλείσιμο κάτω από ολόκληρη την τράπεζα φορτιστή.

5. Φ/Β + αποθηκευτικός κόμβος φόρτισης EV

Διπλή χρήση στον ίδιο δίαυλο 1 500 V: ένας απομονωτής ασφάλειας ανά στοιχειοσειρά εισόδου ΦΒ και άλλο ανά ράφι μπαταρίας, απλοποιώντας τα ανταλλακτικά και την επιμελητεία.

6.Ερημικές ή πλωτές Φ/Β εγκαταστάσεις

Εύρος λειτουργίας −50 °C έως +90 °C και ακροδέκτες ασφαλείας IP20 με αντοχή στα δάχτυλα σκληρά εξωτερικά περιβάλλοντα ή περιβάλλοντα υψηλής υγρασίας. Το στοιχείο ασφάλειας 85 mm δίνει υψηλότερο I²t let-through for long cable runs.

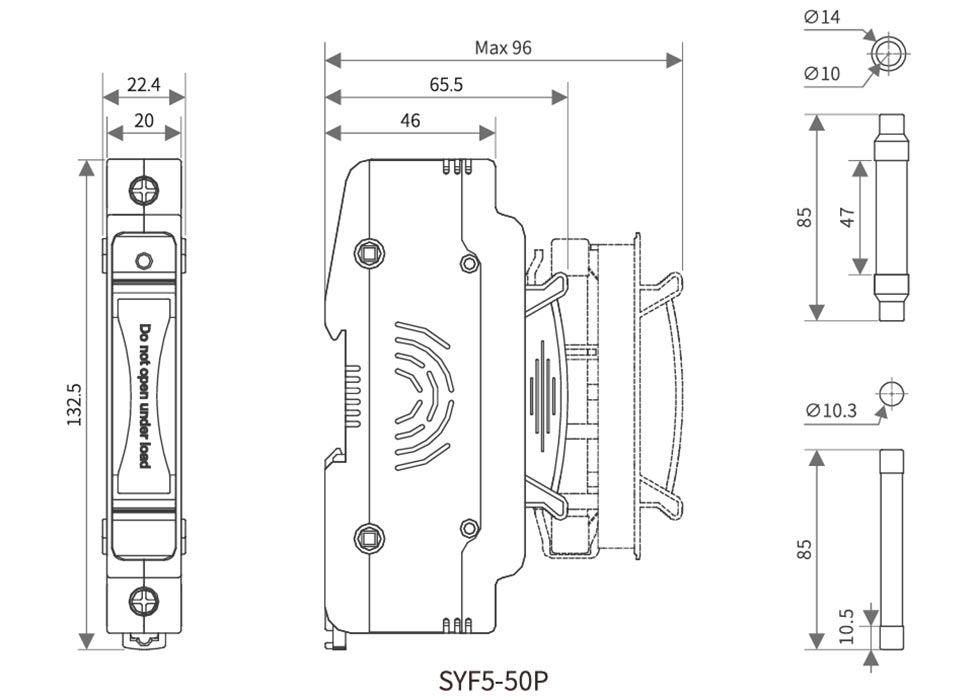

Εμφάνιση και Διαστάσεις Εγκατάστασης

Διάγραμμα καλωδίωσης DC
