Στήριγμα ασφαλειών DC 1000V

Η ασφαλειοθήκη SYF5-3DC 1000V από τη Soutya προσφέρει αξιόπιστη προστασία με πιστοποίηση CE. Επικοινωνήστε μαζί μας σήμερα για μια ανταγωνιστική προσφορά! από τον κινέζο κατασκευαστή Zhejiang Soutya New Energy LLC είναι μια συσκευή θραύσης 1000 V DC, 2–32 A, 20 kA για φωτοβολταϊκά κατοικιών 3-15 kW συνδυαστής-κουτί .

Χαρακτηριστικός

Το κέλυφος ασφαλειών της σειράς SYF5 είναι κατασκευασμένο από υλικό PA66 υψηλού σημείου τήξης, το οποίο είναι ασφαλέστερο και πιο αξιόπιστο.
Ο εύτηκτος πυρήνας είναι ένα τήγμα μεταβλητής διατομής από καθαρό φύλλο ασημιού εγκλωβισμένο σε σωλήνα τήξης από πορσελάνη υψηλής αντοχής. Το λιώσιμο Ο σωλήνας είναι γεμάτος με χημικά επεξεργασμένη χαλαζιακή άμμο υψηλής καθαρότητας και ειδική χημικές ουσίες ως μέσα πυρόσβεσης τόξου. Τα δύο άκρα του τήγματος είναι σταθερά συνδεδεμένο με τα ακραία καλύμματα με συγκόλληση σημείου.

Σενάρια εφαρμογής

1. Φ/Β στέγης κατοικιών (3–15 kW)

Ταιριάζει σε κουτιά χορδών 1000 V DC για μονοφασικά 5–10 kW ή τριφασικά 10–15 kW συστήματα? Οι σύνδεσμοι ασφαλειών 10,3 × 38 mm ταιριάζουν με τις κοινές ασφάλειες 6–25 A.

2.Κιτ ηλιακού μικρού χώρου στάθμευσης & μπαλκονιού

Η ονομαστική τάση 1000 V καλύπτει 2–4 σειρές μονάδων 450 W. συμπαγής μονωτήρας 1P εξοικονομεί χώρος σε πλαστικά περιβλήματα IP65 τοποθετημένα κάτω από μονάδες.

3.Οικιακά υβριδικά κυκλώματα μετατροπέα-μπαταριών

Απομονώνει στοίβες μπαταριών 48 V/51,2 V που ανεβαίνουν σε δίαυλο DC 600–800 V Υβριδικές μονάδες 5–10 kW. Η θραύση 20 kA χειρίζεται βραχυπρόθεσμα σφάλματα μπαταρίας.

4. Οικιακοί φορτιστές AC EV (7–11 kW)

Όταν οι φορτιστές χρησιμοποιούν εσωτερικό δίαυλο PFC 800 V DC, το SYF5-32P παρέχει συντήρηση απομόνωση πριν από τον πυκνωτή σύνδεσης DC.

5. Φωτισμός DC χαμηλής ισχύος / μικροδίκτυα κήπου

Προστατεύει τον κήπο 380 V/750 V DC ή το λεωφορείο του δρόμου που τροφοδοτείται από μικρούς φωτοβολταϊκούς πόλους. Το περίβλημα PA66 αντέχει σε εξωτερικούς χώρους από −40 °C έως +90 °C.

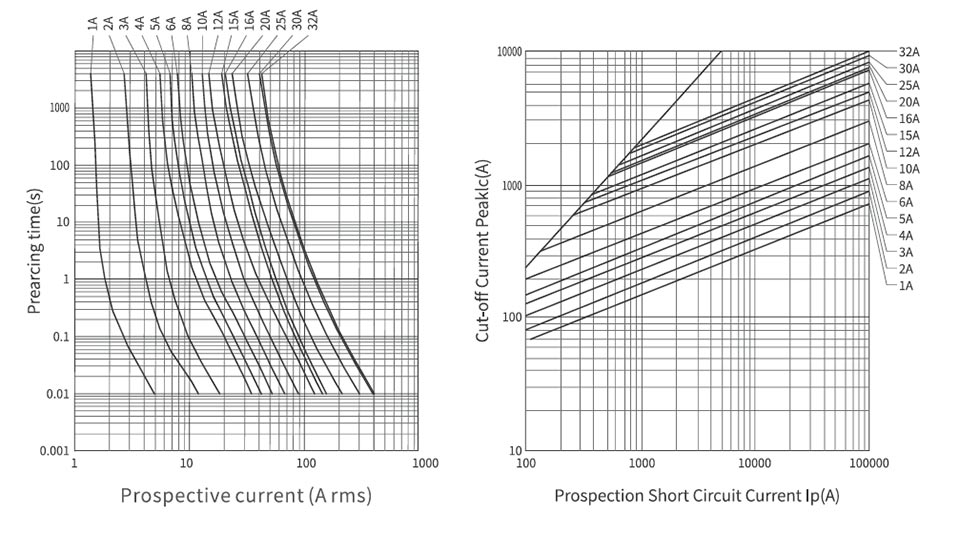

Τεχνική Παράμετρος

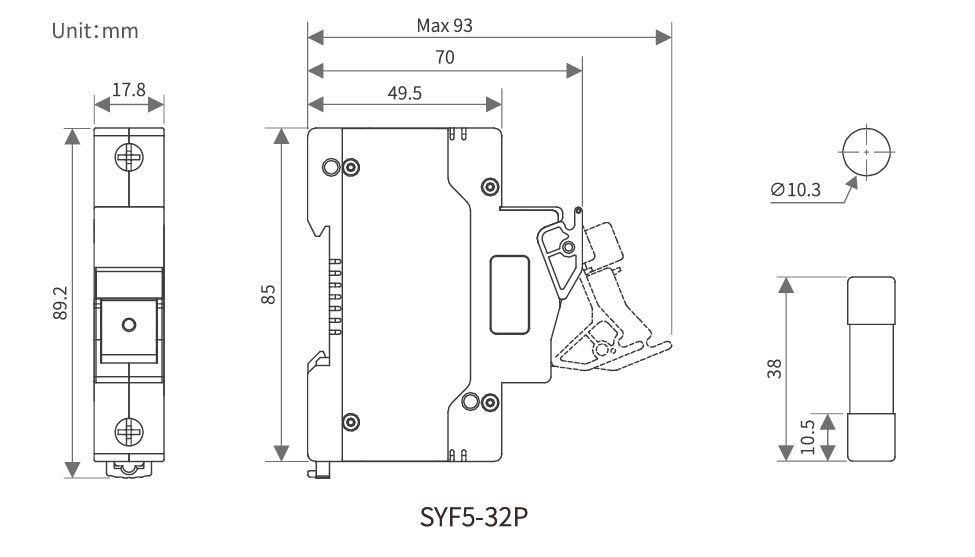

Εμφάνιση και Διαστάσεις Εγκατάστασης

Διάγραμμα καλωδίωσης DC
