Συσκευή προστασίας από υπερτάσεις 1500V DC

Η προστατευτική συσκευή SYS5-40P 1500V DC από υπέρταση, που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC, είναι 500–1500 V DC, κατηγορίας T2 SPD με μέγιστο ρεύμα εκφόρτισης 40 kA και προστασία τάσης ≤5,2 kV επίπεδο, που διαθέτει θερμική αποσύνδεση και τηλεχειριστήριο εναλλαγής ασφαλούς λόγω βλάβης επαφή σηματοδότησης για ενσωμάτωση SCADA, σχεδιασμένη για προστασία από υπερτάσεις Φ/Β συστοιχίες χρηστικής κλίμακας, BESS σε εμπορευματοκιβώτια και φόρτιση EV υψηλής ισχύος υποδομής.

Σενάρια εφαρμογής

1.Ηλιακά πάρκα 1500 V κλίμακας χρησιμότητας

Μέσα στον πίνακα DC των σταθμών μετατροπέα 3,3 MW, ένα SPD ανά είσοδο MPPT προστατεύει από άμεσους και έμμεσους κεραυνούς. Το επίπεδο προστασίας 5,2 kV πληροί τον συντονισμό μόνωσης 6 kV, ενώ η έξοδος εξ αποστάσεως τροφοδοτείται το εργοστάσιο SCADA για κεντρική παρακολούθηση υπερτάσεων.

2. Εμπορευματοκιβώτιο BESS (2–5 MWh)

Στο δίαυλο συμπλέγματος μπαταριών 1200–1500 V, το SPD είναι τοποθετημένο σε ράγα δίπλα ασφάλειες? Η ξηρή επαφή θερμικής αποσύνδεσής του είναι συνδεδεμένη στο PCS κύκλωμα διακοπής έκτακτης ανάγκης, μπλοκάροντας αμέσως τον μετατροπέα σε περίπτωση βλάβης του SPD και την πρόληψη της διάδοσης τόξου.

Διανομείς εξαιρετικά γρήγορης φόρτισης 3,1500 V ≥360 kW

Τόσο το ερμάριο ανορθωτή 1500 V Bus όσο και το φορτηγό swap μπαταρίας 1000 V τα κυκλώματα είναι παράλληλα με τα SPD, περιορίζοντας τις απότομες μπροστινές υπερτάσεις 2 kV/μs από επαφές υψηλής ισχύος και προστατευτικές μονάδες IGBT 1700 V.

4. Συστήματα ιχνηλάτη αγρο-φωτοβολταϊκών σε ορεινό έδαφος

Οι τροφοδότες μοτέρ ιχνηλάτη (1000 V) λειτουργούν δίπλα σε χορδές 1500 V για μεγάλο χρονικό διάστημα αποστάσεις? το SPD, που είναι εγκατεστημένο στο κουτί διακλάδωσης του ιχνηλάτη, αποτρέπει την επαγωγή υπερτάσεις από τη σύζευξη στις χορδές και αποφεύγει το PID και το κιβώτιο συνδυασμού βλάβη μόνωσης.

5.Υπεράκτιες πλατφόρμες ενίσχυσης φωτοβολταϊκών

Στο επάνω πάνελ συλλογής 1500 V DC, επινικελωμένοι χάλκινοι ακροδέκτες με επίστρωση κατά του ψεκασμού αλατιού χρησιμοποιούνται. Το απομακρυσμένο σήμα μετατρέπεται μέσω οπτικών ινών στο χερσαίο κέντρο ελέγχου, επιτρέποντας σε πραγματικό χρόνο την κατάσταση υπέρτασης παρακολούθηση 40 χλμ από την ακτή.

Τεχνική Παράμετρος

Σημείωση: Το SPD της κατηγορίας T2 χρησιμοποιείται κυρίως στα κύρια εισερχόμενα ερμάρια του συστήματα διανομής.

Αξεσουάρ συσκευής

Συσκευή απομόνωσης βλάβης

Το προστατευτικό υπέρτασης είναι εξοπλισμένο με συσκευή προστασίας απομόνωσης αστοχίας. Όταν το προστατευτικό χαλάσει λόγω υπερθέρμανσης, αυτή η συσκευή μπορεί αποσυνδέστε το αυτόματα από το ηλεκτρικό δίκτυο παρέχοντας ένα σήμα ένδειξης. Όταν το προστατευτικό λειτουργεί κανονικά, η ένδειξη Το παράθυρο εμφανίζεται με πράσινο χρώμα. μετά την απομόνωση αποτυχίας, το παράθυρο εμφανίζεται κόκκινο.

Συσκευή απομακρυσμένου σήματος συναγερμού

Το προστατευτικό μπορεί να κατασκευαστεί με απομακρυσμένες επαφές σήματος. Αυτή η συσκευή περιλαμβάνει ένα σύνολο κανονικά ανοιχτών και κανονικά κλειστών επαφών. Όταν το Το προστατευτικό λειτουργεί κανονικά, η κανονικά κλειστή επαφή είναι ενεργοποιημένη. Εάν μια ή περισσότερες μονάδες του προστατευτικού αποτύχει, η επαφή θα αλλάξει από κανονικά κλειστό έως κανονικά ανοιχτό, ενεργοποιώντας την κανονικά ανοιχτή επαφή σε στείλτε ένα σήμα σφάλματος.

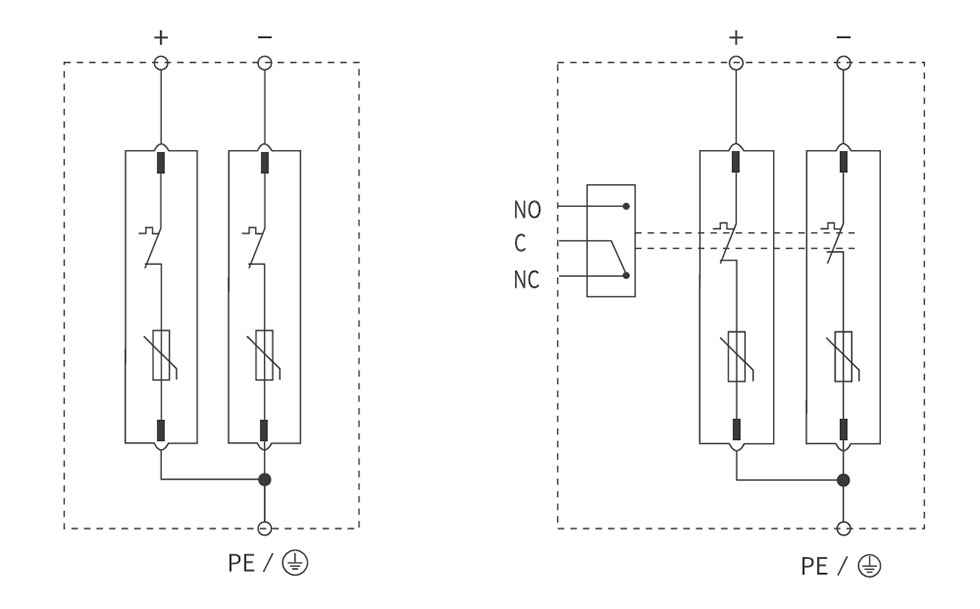

Διάγραμμα καλωδίωσης

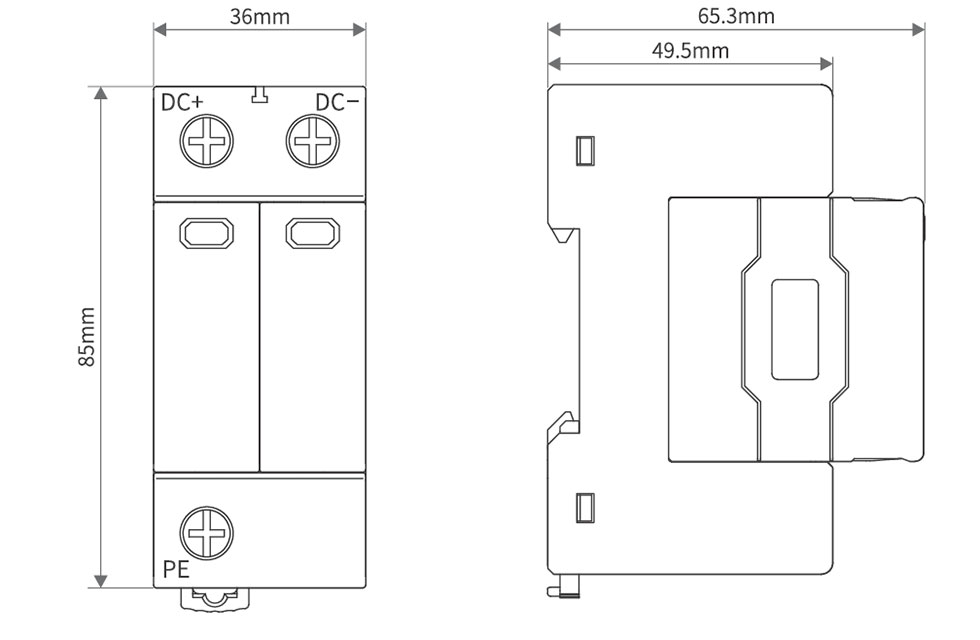

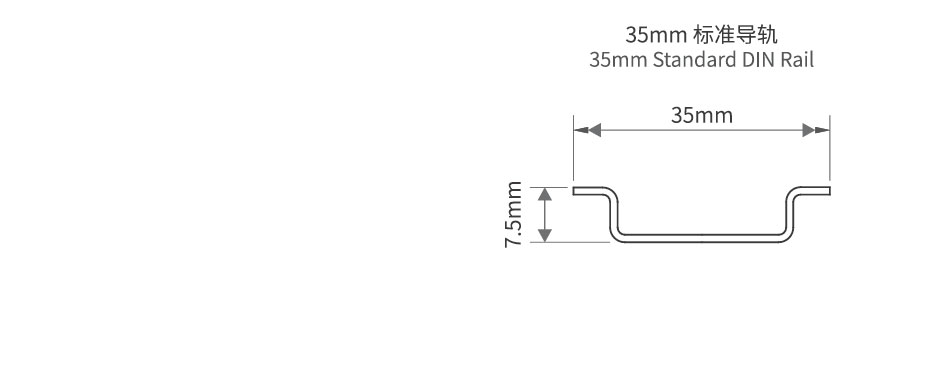

Εμφάνιση και Διαστάσεις Εγκατάστασης
