Συσκευή προστασίας από υπέρταση 1000V DC

Η συσκευή προστασίας υπέρτασης SYS5-40P 1000V DC, που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC, είναι 500–1000 V DC, κατηγορίας T2 SPD με μέγιστο ρεύμα εκφόρτισης 40 kA και προστασία τάσης ≤3,9 kV επίπεδο, σχεδιασμένο για να συγκρατεί τους κεραυνούς και τις υπερτάσεις μεταγωγής σε κατοικίες Φ/Β στοιχειοσειρές στέγης, μικρές ηλιακές εγκαταστάσεις C&I και οικιακή αποθήκευση μπαταριών συστήματα.

Σενάρια εφαρμογής

1.Φ/Β στέγης κατοικίας

Τοποθετημένο στην πλευρά DC μονοφασικών ή τριφασικών μετατροπέων στοιχειοσειρών 5–20 kW, Συσφίγγει τις επαγόμενες αστραπές και τις μεταβατικές αλλαγές. προστασία 3,9 kV Το επίπεδο προστατεύει τη μόνωση χορδών 600–800 V, ενώ το IP20 DIN-rail Το περίβλημα χωράει μέσα σε έναν οικιακό πίνακα διανομής.

2.Μικρές ηλιακές εγκαταστάσεις C&I metal-deck

Σε συστήματα 20–60 kW, ένα SPD ανά δύο χορδές εγκαθίσταται στη χορδή κουτί συνδυασμού. Οι επαφές απομακρυσμένου σήματος είναι παράλληλες και καλωδιωμένες στο θύρα RS-485 του μετατροπέα, στέλνοντας συναγερμούς "αστοχίας SPD" στο κινητό του ιδιοκτήτη εφαρμογή και κοπή επιτόπιων επιθεωρήσεων.

3.Οικιακές υβριδικές μονάδες PV-μπαταριών

Μεταξύ της στοίβας μπαταριών 48 V/51,2 V και του διαύλου 600 V DC ενός all-in-one μετατροπέας, το SPD αποτρέπει τις υπερτάσεις μεταγωγής που δημιουργούνται από τη μπαταρία DC-DC στάδια από την ανάκλαση σε φωτοβολταϊκές μονάδες.

4. Κοινοτικοί φορτιστές DC ≤80 kW

Στο δίαυλο 750 V DC που τροφοδοτεί τις μονάδες ισχύος, το SPD καταστέλλει το τόξο υπερτάσεις που προκαλούνται από συχνούς κύκλους βύσματος/αποσύνδεσης, προστατεύοντας το εσωτερικό SiC MOSFET και αισθητήρες Hall.

5.Μετασκευές ηλιακών πύργων τηλεπικοινωνιών

Ένα φορτίο –48 V μοιράζεται το ίδιο δίκτυο γείωσης με ένα φωτοβολταϊκό δίαυλο 800 V. το SPD σταματά τους κεραυνούς να ταξιδεύουν κατά μήκος των καλωδίων τροφοδοσίας στο ηλεκτρικό καταφύγιο, διατήρηση του BBU και του εξοπλισμού μεταφοράς στον αέρα.

Τεχνική Παράμετρος

Σημείωση: Το SPD της κατηγορίας T2 χρησιμοποιείται κυρίως στα κύρια εισερχόμενα ερμάρια των συστημάτων διανομής.

Αξεσουάρ συσκευής

Συσκευή απομόνωσης βλάβης

Το προστατευτικό υπέρτασης είναι εξοπλισμένο με συσκευή προστασίας απομόνωσης αστοχίας. Όταν το προστατευτικό χαλάσει λόγω υπερθέρμανσης, αυτή η συσκευή μπορεί να το αποσυνδέσει αυτόματα από το δίκτυο τροφοδοσίας ενώ παρέχει ένα σήμα ένδειξης. Όταν το προστατευτικό λειτουργεί κανονικά, το παράθυρο ένδειξης εμφανίζεται πράσινο. μετά την απομόνωση αποτυχίας, το παράθυρο εμφανίζεται κόκκινο.

Συσκευή απομακρυσμένου σήματος συναγερμού

Το προστατευτικό μπορεί να κατασκευαστεί με απομακρυσμένες επαφές σήματος. Αυτή η συσκευή περιλαμβάνει ένα σύνολο κανονικά ανοιχτών και κανονικά κλειστών επαφών. Όταν το προστατευτικό λειτουργεί κανονικά, ενεργοποιείται η κανονικά κλειστή επαφή. Εάν αποτύχει μία ή περισσότερες μονάδες του προστατευτικού, η επαφή θα αλλάξει από κανονικά κλειστή σε κανονικά ανοιχτή, ενεργοποιώντας την κανονικά ανοιχτή επαφή για να στείλει ένα σήμα σφάλματος.

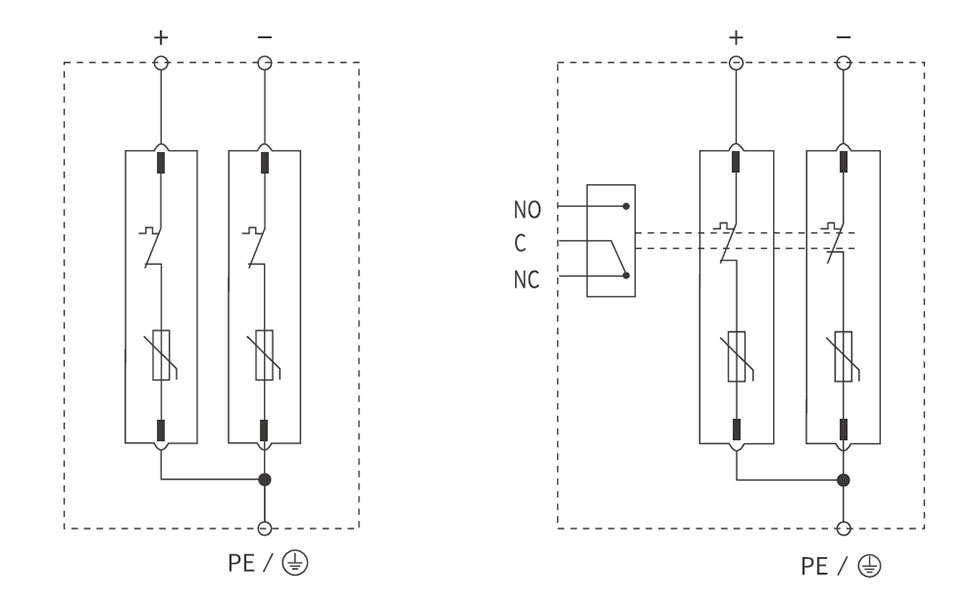

Διάγραμμα καλωδίωσης

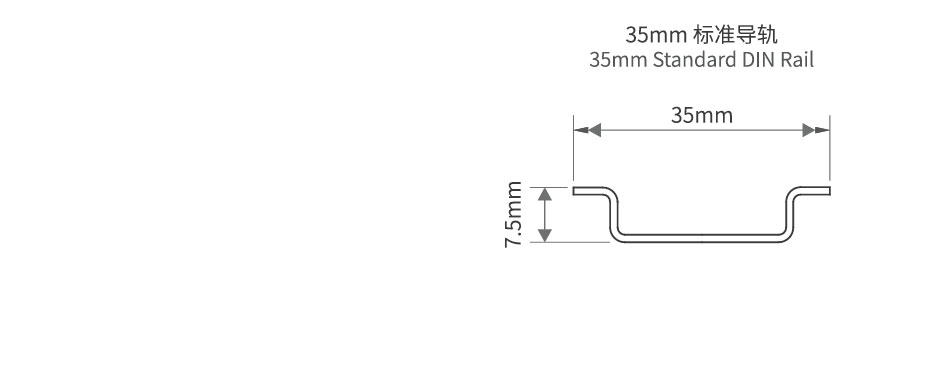

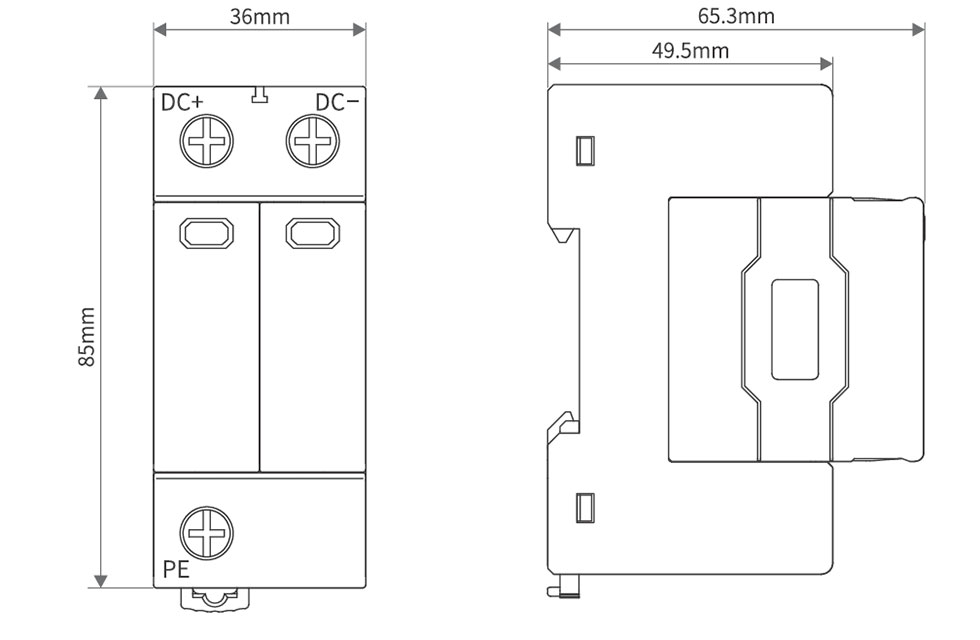

Εμφάνιση και Διαστάσεις Εγκατάστασης
