Αυτόματη επανακλειόμενη μινιατούρα διακόπτη

Ο αυτόματος διακόπτης μινιατούρας επανακλεισίματος που παρέχεται από την Κίνα κατασκευαστής Zhejiang Soutya New Energy LLC. Διαθέτει ένα μικροσκοπικό κύκλωμα διακόπτης ως κεντρικός διακόπτης, εξοπλισμένος με ένα εξαιρετικά μικρό έξυπνο ηλεκτρικός χειριστής με μικροεπεξεργαστή. Διαθέτει λειτουργίες υπέρτασης, ενέργειες υποτάσεως, απώλειας τάσης και χρονικής καθυστέρησης, με αυτόματο επανασύνδεση μετά την ανάκτηση τάσης. Συμμορφώνεται με τις τεχνικές προδιαγραφές προδιαγραφές για κατανεμημένους φωτοβολταϊκούς διακόπτες κυκλώματος συνδεδεμένους στο δίκτυο: GB/T 10963.1, IEC/EN 60898-1 και Q/GDW 1972.

Χαρακτηριστικός

Προστασία από βραχυκύκλωμα
Πάνω/Κάτω/Απώλεια Προστασίας Τάσης
μετά την ανάκτηση τάσης
Ονομαστική ικανότητα θραύσης 10 kA
Χρόνος αυτόματου κλεισίματος: 7s-10s

Τεχνική Παράμετρος

Λειτουργικό Περιβάλλον

Υψόμετρο:≤2000m;
Κατηγορία εγκατάστασης:Ⅱ、Ⅲ;
Μέθοδος εγκατάστασης: Ενσωματωμένη κάθετη ράγα στήριξης DIN
Βαθμός ρύπανσης: 2.

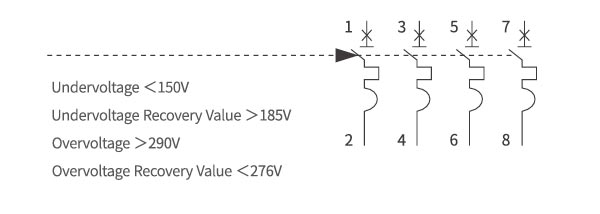

Διάγραμμα καλωδίωσης

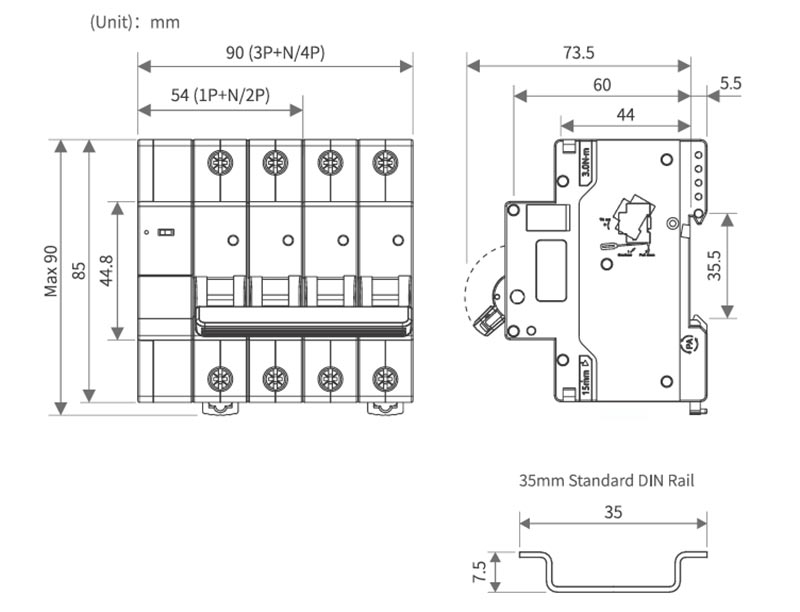

Εμφάνιση και Διαστάσεις Εγκατάστασης

Σενάρια εφαρμογής

1. Φ/Β συστήματα οροφής & C&I String

400 V/230 V, μονοφασική ή τριφασική στέγη κατοικιών και επαγγελματικών χώρων συστοιχίες? τοποθετείται μέσα στο κουτί σύνδεσης AC που βρίσκεται ανάμεσα στη χορδή μετατροπέας και ο μετρητής κοινής ωφέλειας για να δώσει υπερφόρτωση, βραχυκύκλωμα και αυτόματο εκ νέου κλείσιμο μετά την ανάκτηση τάσης δικτύου.

2. Έξοδος εναλλασσόμενου ρεύματος μετατροπέα σύνδεσης δικτύου

Τοποθετείται εργοστασιακά από ΚΑΕ μετατροπέων ως το τυπικό προστατευτικό AC στα 5-15 kW μονοφασικά ή τριφασικά μοντέλα 10-30 kW. Καλύμματα ικανότητας θραύσης 10 kA το υψηλό προοπτικό ρεύματος σφάλματος που παρατηρείται στον πίνακα διανομής.

3. Πίνακες μέτρησης κατανεμημένης ενέργειας

Χρησιμοποιείται ως η κύρια συσκευή απομόνωσης/MCB εντός του "κουτιού φωτοβολταϊκού μετρητή" που απαιτείται από Πρότυπα κοινής ωφέλειας State-Grid / China Southern Power. διακοπή υπό τάση <150 V και διακοπή υπέρτασης >290 V εγγυώνται αυτόματη αποσύνδεση όταν το πλέγμα παρασύρεται έξω από το αντινησιωτικό παράθυρο.

4. Αυτοκίνητο-λιμάνι & Αγροβολταϊκές Χορδές

Πυλώνες συνδυασμού εξωτερικού χώρου όπου η χειροκίνητη επαναφορά δεν είναι βολική. 20.000 κύκλος Η μηχανική διάρκεια ζωής και η βαθμολογία –25 °C…+60 °C επιτρέπουν χωρίς συντήρηση, εποχιακή λειτουργία.

5. Συστήματα αποθήκευσης που βασίζονται σε μικρές μπαταρίες

Μετασκευές ιόντων λιθίου ή LiFePO4 συζευγμένου με AC. διακόπτης ανοίγει σε μπαταρία-μετατροπέα υπερβολικό ρεύμα και κλείνει ξανά όταν το BMS σηματοδοτήσει κανονική τάση, εξαλείφοντας κλήσεις πελατών.

6. Περίπτερα οδικού φωτισμού & φόρτισης EV

Τροφοδοτεί τον κλάδο φωτισμού 32 A/40 A ή τον φορτιστή Level-2 από το ίδιο Φ/Β κύκλωμα? compact 1P+N ή 3P+N 54 mm/90 mm αποτύπωμα εξοικονομεί πολύτιμο περίβλημα χώρο.

7. Διανομή Καταφυγίων Farm & Telecom

Παρέχει προστασία από υπόταση για αντλίες με κινητήρα ή τηλεπικοινωνίες ανορθωτές που πρέπει να σβήσουν όταν το αγροτικό αδύναμο πλέγμα καταρρεύσει, τότε επανεκκινείται αυτόματα όταν η γραμμή ανακτήσει >185 V.

8. Φορητές Φ/Β Skid & Rental Units

Γεννήτριες ενοικίασης γρήγορης εγκατάστασης για φεστιβάλ ή εργοτάξια. Το κλείσιμο plug-and-play αποφεύγει τη χειροκίνητη παρέμβαση κάθε φορά που το πλέγμα ή λόξυγκας γεννήτριας.
