Ενσωματωμένο κιβώτιο οπτικής αποθήκευσης AC 20 kW

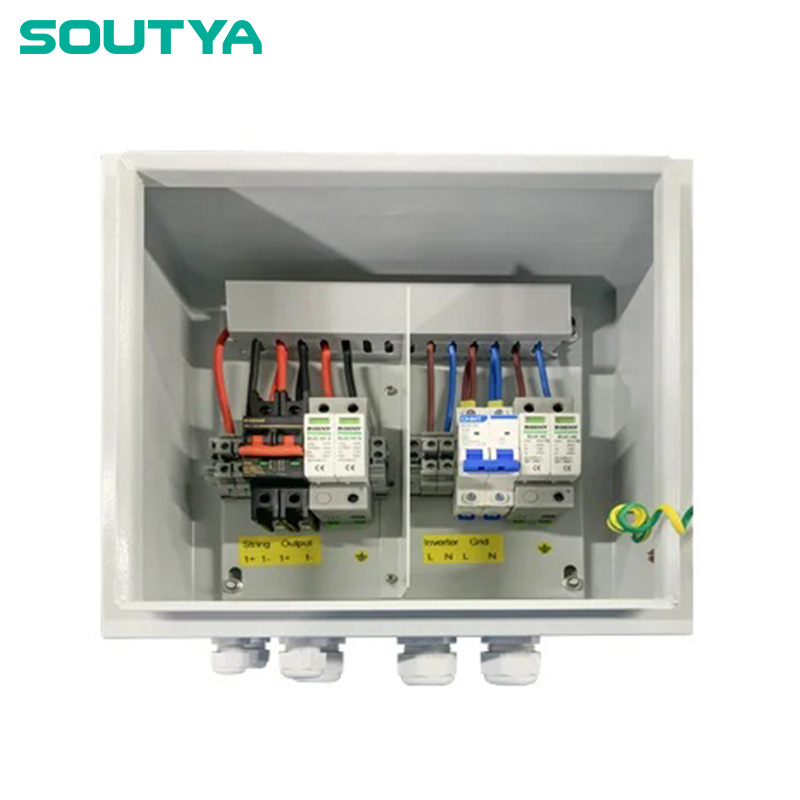

Το ενσωματωμένο κιβώτιο οπτικής αποθήκευσης AC 20 kW, που παρέχεται από τον κατασκευαστή της Κίνας Η Zhejiang Soutya New Energy LLC, είναι ένα τριφασικό φωτοβολταϊκό δίκτυο μπαταριών υβριδική μονάδα διανομής κατασκευασμένη με πολυανθρακικό σταθεροποιημένο με υπεριώδη ακτινοβολία περίβλημα και στεγανοποίηση με βαθμολογία IP65 για ανθεκτική εξωτερική τοποθέτηση. Το περίβλημα ενσωματώνει τρεις συσκευές προστασίας από υπερτάσεις 600 V DC και τέσσερις 2-πολικούς DC διακόπτες που παρέχουν προστασία υπέρτασης και θραύσης φορτίου σε τρία Φ/Β συμβολοσειρές συν μία συμβολοσειρά μπαταρίας, ενώ εργοστασιακά καλωδιωμένες θετικές, αρνητικές και Οι δίαυλοι PE εξασφαλίζουν αξιόπιστη συνέχεια γείωσης. Στο 380/400 V τριφασική πλευρά φιλοξενεί δύο 4-πολικούς MCB AC, ένα 4-πολικό 385 V AC SPD, δύο 4-πολικοί επαφές εναλλασσόμενου ρεύματος για μεταγωγή δικτύου/νησί και ένας 4-πολικός RCCB 40 A 30 mA Τύπος Α, όλα εργοστασιακά τοποθετημένα σε ράγες DIN πίσω από ένα επιβραδυντικό φλόγας κατάτμηση. Σχεδιασμένο για εφαρμογές τριφασικών PV-plus-BESS 20 kW παρέχει ουσιαστικό συνδυασμό, προστασία από υπερτάσεις, προστασία από ρήγματα γης και χειροκίνητη απομόνωση σε ένα ντουλάπι τοίχου που κλειδώνει.

Σενάρια εφαρμογής

1. Εμπορικές στέγες (15–30 kW)

Η τριφασική ονομαστική ισχύς 20 kW ευθυγραμμίζεται με τις τυπικές εμπορικές συστοιχίες στέγης. το κιβώτιο συνδυάζει τρεις φωτοβολταϊκές στοιχειοσειρές και μία στοιχειοσειρά μπαταρίας σε ένα μόνο 380 V εξόδου, εξαλείφοντας πολλαπλούς διακόπτες τοίχου και επιταχύνοντας θέση σε λειτουργία.

2. Κατασκευές Car-Port & Canopy

Τα ρηχά, IP65 μπουλόνια του περιβλήματος στον τοίχο, απευθείας σε χαλύβδινες δοκούς, δίνουν Ο χώρος στάθμευσης στεγάζει ένα σημείο που κλειδώνει, ορατό-απομόνωση για Φ/Β, μπαταρία και κυκλώματα δικτύου διατηρώντας τα διαμερίσματα DC και AC χωριστά για ασφάλεια πλύσιμο ή συντήρηση οχήματος.

3. Ελαφρά-Βιομηχανική Πρόσοψη BIPV

Πολυκαρβονικό σταθεροποιημένο στην υπεριώδη ακτινοβολία και οι περιστροφικές λαβές της μπροστινής πόρτας επιτρέπουν το ξέπλυμα τοποθέτηση σε τοίχους αποθήκης. Οι διαχειριστές εγκαταστάσεων μπορούν να αποσυνδέσουν οποιοδήποτε DC ή AC κυκλώματος ανεξάρτητα κατά τη συντήρηση HVAC ή φωτισμού που τροφοδοτείται από το ίδιο υβριδικός μετατροπέας.

4. Αγροτικά Θερμοκήπια & Αχυρώνες

Τα 4-πολικά RCCB και AC/DC SPD προστατεύουν τους ανεμιστήρες εξαερισμού, τις αντλίες άρδευσης και συστήματα τροφοδοσίας από μεταβατικά που προκαλούνται από κεραυνούς κοινά σε ανοιχτά πεδία, ενώ οι δύο επαφές AC επιτρέπουν την αυτόματη μεταφορά από δίκτυο σε νησί κατά τη διάρκεια διακοπές λειτουργίας.

5. Επίγειες Υποσυστοιχίες έως 30 kW

Οι εργοστασιακά καλωδιωμένοι δίαυλοι DC και το τριφασικό τμήμα AC μειώνουν τον χρόνο καλωδίωσης πεδίου για σειρές παρακολούθησης ή σταθερής κλίσης, παρέχοντας έναν κόμβο plug-and-play που συγχωνεύεται τρεις σειρές φωτοβολταϊκών, μία στοιχειοσειρά μπαταρίας και μια έξοδο τριφασικού μετατροπέα 20 kW σε ένα αδιάβροχο ντουλάπι.
