Γιατί είναι ο διακόπτης μαχαιριού 200-4000A μια κρίσιμη επιλογή για απομόνωση ισχύος υψηλού ρεύματος

Περίληψη:Η αξιόπιστη μόνωση είναι απαραίτητη στη βιομηχανική διανομή, την αποθήκευση ενέργειας, τα φωτοβολταϊκά συστήματα, τις εγκαταστάσεις γεννητριών και άλλες ηλεκτρικές εφαρμογές υψηλού ρεύματος. ΟΔιακόπτης μαχαιριού 200-4000AαπόΣούτιαέχει σχεδιαστεί για να παρέχει αξιόπιστη μεταγωγή και μόνωση ορατής θραύσης για συστήματα ισχύος χαμηλής τάσης. Με στιβαρή κατασκευή, διαμορφώσεις λεπίδων για διαφορετικές τιμές ρεύματος, επικασσιτερωμένα αγώγιμα εξαρτήματα και συμμόρφωση με τα GB/T 14048.3 και IEC/EN 60947-3, αυτός ο τύπος διακόπτη μαχαιριού μπορεί να υποστηρίξει απαιτητικές απαιτήσεις ηλεκτρικής απομόνωσης ενώ απλοποιεί τη συντήρηση και βελτιώνει τη λειτουργική ασφάλεια.

Πίνακας περιεχομένων

• Τι είναι ένας διακόπτης μαχαιριού 200-4000A;
• Γιατί είναι σημαντική η απομόνωση υψηλού ρεύματος;
• Ποια είναι τα βασικά χαρακτηριστικά του διακόπτη μαχαιριού 200-4000A;
• Ποιες είναι οι κύριες προδιαγραφές και διαμορφώσεις;
• Πού μπορεί να χρησιμοποιηθεί ένας διακόπτης μαχαιριού 200-4000A;
• Πώς πρέπει να επιλέξετε τον σωστό διακόπτη μαχαιριού;
• Πώς μπορείτε να βελτιώσετε την αξιοπιστία εγκατάστασης και συντήρησης;
• Συχνές Ερωτήσεις
• Σύναψη

Τι είναι ένας διακόπτης μαχαιριού 200-4000A;

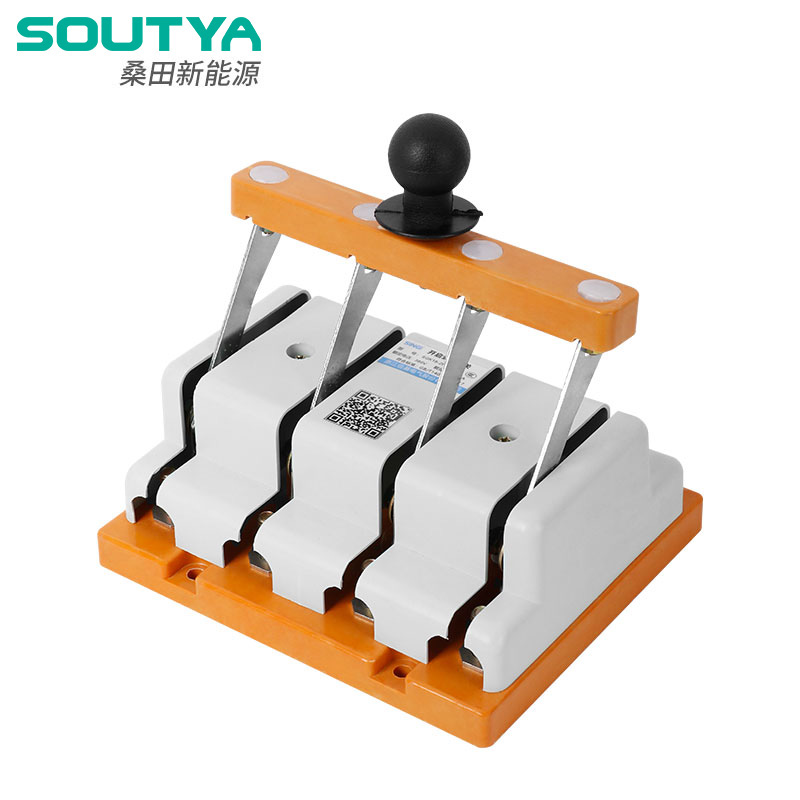

A Διακόπτης μαχαιριού 200-4000Aείναι μια συσκευή μεταγωγής και απομόνωσης υψηλού ρεύματος που προορίζεται για συστήματα διανομής ηλεκτρικής ενέργειας χαμηλής τάσης. Σε αντίθεση με έναν συμβατικό διακόπτη ελέγχου που έχει σχεδιαστεί κυρίως για συχνή λειτουργία, ένας διακόπτης μαχαιριού παρέχει σαφή φυσικό διαχωρισμό μεταξύ αγώγιμων εξαρτημάτων όταν ανοίγει. Αυτή η ορατή απομόνωση μπορεί να είναι ιδιαίτερα πολύτιμη κατά τη διάρκεια της ηλεκτρικής επιθεώρησης, της συντήρησης, της συντήρησης και των διαδικασιών lockout/tagout.

Η σειρά SYK18 που παρέχεται από τη Soutya καλύπτει εφαρμογές υψηλού ρεύματος και έχει σχεδιαστεί για χρήση σε κουτιά διανομής, πίνακες ελέγχου, κύριες θέσεις αποσύνδεσης, συστήματα αποθήκευσης ενέργειας, φωτοβολταϊκό εξοπλισμό, τμήματα λεωφορείων και εγκαταστάσεις που σχετίζονται με γεννήτριες. Οι δημοσιευμένες προδιαγραφές του κατασκευαστή προσδιορίζουν τα GB/T 14048.3 και IEC/EN 60947-3 ως ισχύοντα πρότυπα.

Για τις ομάδες προμηθειών, η βασική αξία αυτού του προϊόντος δεν είναι απλώς η υψηλή τρέχουσα βαθμολογία του. Ο διακόπτης συνδυάζει την ικανότητα μεταφοράς ρεύματος με μια απλή μηχανική δομή και μόνωση ορατής θραύσης, καθιστώντας τον κατάλληλο για εφαρμογές όπου το προσωπικό συντήρησης χρειάζεται ένα σαφώς αναγνωρίσιμο σημείο απομόνωσης.

Γιατί είναι σημαντική η απομόνωση υψηλού ρεύματος;

Καθώς τα ηλεκτρικά συστήματα γίνονται μεγαλύτερα, οι συνέπειες μιας λανθασμένης διαδικασίας απομόνωσης γίνονται επίσης πιο σοβαρές. Οι βιομηχανικές εγκαταστάσεις, τα συστήματα αποθήκευσης ενέργειας από μπαταρίες, οι εγκαταστάσεις φωτοβολταϊκών και τα συστήματα γεννητριών μπορεί να περιλαμβάνουν σημαντικά ρεύματα λειτουργίας. Μια σωστά επιλεγμένη συσκευή απομόνωσης βοηθά στη δημιουργία ενός ελεγχόμενου σημείου διαχωρισμού πριν ξεκινήσουν οι εργασίες συντήρησης.

Ένας διακόπτης μαχαιριού υψηλού ρεύματος μπορεί να προσφέρει πολλά πρακτικά οφέλη:

• Καθαρή απομόνωση:Η φυσική θέση της λεπίδας παρέχει μια εύκολα αναγνωρίσιμη ανοιχτή κατάσταση.
• Υποστήριξη συντήρησης:Ένα αποκλειστικό σημείο αποσύνδεσης μπορεί να απλοποιήσει τις προγραμματισμένες διαδικασίες σέρβις.
• Συμβατότητα υψηλού ρεύματος:Τα μοντέλα μπορούν να επιλεγούν σύμφωνα με τις τρέχουσες απαιτήσεις της εγκατάστασης.
• Μηχανική απλότητα:Ο βασικός μηχανισμός λειτουργίας μπορεί να μειώσει την εξάρτηση από πολύπλοκα ηλεκτρονικά συστήματα ελέγχου.
• Ενοποίηση συστήματος:Οι διακόπτες μαχαιριών μπορούν να ενσωματωθούν σε ντουλάπια διανομής, συστήματα ζυγών, εξοπλισμό ESS και εφαρμογές γεννήτριας.

Για παράδειγμα, η Soutya περιγράφει εφαρμογές σε ντουλάπια αποθήκευσης ενέργειας 0,4 kV όπου ο διακόπτης μπορεί να εγκατασταθεί μετά τον κύριο διακόπτη για να δημιουργήσει ένα ορατό κενό απομόνωσης μετά τον τερματισμό λειτουργίας του PCS.

Ποια είναι τα βασικά χαρακτηριστικά του διακόπτη μαχαιριού 200-4000A;

Η απόδοση ενός διακόπτη μαχαιριού υψηλού ρεύματος εξαρτάται από περισσότερα από την ονομαστική του ένταση. Η δομή επαφής, η πίεση, τα αγώγιμα υλικά, η μηχανική διαμόρφωση και οι συνθήκες εγκατάστασης επηρεάζουν τη μακροπρόθεσμη αξιοπιστία.

1. Διαφορετικές διαμορφώσεις λεπίδων

Σύμφωνα με τις πληροφορίες προϊόντος της Soutya, οι εκδόσεις 200A και 400A χρησιμοποιούν μονές λεπίδες, ενώ οι εκδόσεις 600A, 1000A και 1500A χρησιμοποιούν διπλές λεπίδες. Αυτή η διαμόρφωση επιτρέπει στην αγώγιμη δομή να προσαρμόζεται σε διαφορετικά επίπεδα ρεύματος και μηχανικές απαιτήσεις.

2. Ενισχυμένη πίεση επαφής

Φύλλα ελατήρια εγκαθίστανται και στις δύο πλευρές των λεπίδων για να βοηθήσουν στη διατήρηση της πίεσης επαφής. Η σταθερή πίεση επαφής είναι σημαντική επειδή η κακή επαφή μπορεί να αυξήσει την αντίσταση, να δημιουργήσει θερμότητα και να μειώσει την ηλεκτρική αξιοπιστία.

3. Επικασσιτερωμένα αγώγιμα εξαρτήματα

Οι λεπίδες, οι συνδετικές πλάκες και οι επαφές είναι επικασσιτερωμένα. Αυτή η επιφανειακή επεξεργασία προορίζεται να βελτιώσει την προστασία της επιφάνειας και την απόδοση επαφής των συνδέσεων καλωδίων, η οποία είναι ιδιαίτερα σημαντική σε απαιτητικά ηλεκτρικά περιβάλλοντα.

4. Απομόνωση Visible-Break

Ένα από τα πιο πρακτικά πλεονεκτήματα ενός διακόπτη μαχαιριού είναι η δυνατότητα οπτικής επιβεβαίωσης ότι η αγώγιμη διαδρομή έχει διαχωριστεί. Αυτή η λειτουργία είναι ιδιαίτερα χρήσιμη όπου το προσωπικό συντήρησης χρειάζεται μια προφανή φυσική ένδειξη απομόνωσης.

5. Ευελιξία σχεδιασμού υψηλού ρεύματος

Για μεγαλύτερες εγκαταστάσεις, οι τρέχουσες ονομασίες μπορούν να επεκταθούν σε χιλιάδες αμπέρ. Αυτό καθιστά την κατηγορία προϊόντων σχετική με συστήματα ζυγών υψηλής χωρητικότητας, μεγάλο εξοπλισμό αποθήκευσης ενέργειας, υποδομές κοινής ωφέλειας και εφαρμογές γεννήτριας.

Ποιες είναι οι κύριες προδιαγραφές και διαμορφώσεις;

Κατά την αξιολόγηση αΔιακόπτης μαχαιριού 200-4000A, οι αγοραστές θα πρέπει να συγκρίνουν την ηλεκτρική βαθμολογία, τη διάταξη των λεπίδων, την προβλεπόμενη εφαρμογή, τη θέση εγκατάστασης και τα ισχύοντα πρότυπα αντί να επιλέγουν ένα μοντέλο που βασίζεται αποκλειστικά στον μέγιστο αριθμό ρεύματος.

Επειδή η δημοσιευμένη σελίδα προϊόντος δεν παρέχει κάθε λεπτομερή ηλεκτρική παράμετρο για κάθε βαθμολόγηση έως 4000A, οι αγοραστές θα πρέπει να ζητήσουν το ακριβές τεχνικό φύλλο δεδομένων για το απαιτούμενο ρεύμα, τάση, διάταξη πόλων, μέθοδο εγκατάστασης και εφαρμογή πριν υποβάλουν μια παραγγελία παραγωγής.

Πού μπορεί να χρησιμοποιηθεί ένας διακόπτης μαχαιριού 200-4000A;

Το ευρύ φάσμα ρεύματος καθιστά αυτόν τον τύπο διακόπτη κατάλληλο για πολλαπλές ηλεκτρικές εφαρμογές υψηλού ρεύματος. Η Soutya προσδιορίζει συγκεκριμένα αρκετά αντιπροσωπευτικά σενάρια.

Βιομηχανικά Συστήματα Αποθήκευσης Ενέργειας

Στα βιομηχανικά ντουλάπια ESS, ο διακόπτης μαχαιριού μπορεί να χρησιμεύσει ως σημείο απομόνωσης ορατού σπασίματος μετά τον κύριο διακόπτη. Αυτό επιτρέπει στους τεχνικούς να δημιουργήσουν ένα σαφώς αναγνωρίσιμο σημείο διαχωρισμού κατά τη συντήρηση.

Απομόνωση τμήματος διαύλου χαμηλής τάσης

Εκδόσεις μεγάλου ρεύματος όπως 2000A, 2500A και 3150A μπορούν να χρησιμοποιηθούν για εφαρμογές απομόνωσης bus-tie. Ο Soutya περιγράφει αυτές τις διαμορφώσεις ως κατάλληλες για εφαρμογές τμημάτων διαύλου χαμηλής τάσης όπου η μηχανική απομόνωση είναι σημαντική.

Εφαρμογές PV Combiner Box

Προσαρμοσμένες διαμορφώσεις μπορούν να χρησιμοποιηθούν για απομόνωση DC σε φωτοβολταϊκά συστήματα. Ωστόσο, όταν χρησιμοποιείται σε φωτοβολταϊκό περιβάλλον, ο διακόπτης πρέπει να επιλέγεται ειδικά για την τάση του συστήματος, τις απαιτήσεις μεταγωγής DC, τα χαρακτηριστικά τόξου και τα ισχύοντα πρότυπα.

Γεννήτρια και απομόνωση βοηθητικών προγραμμάτων

Οι διακόπτες μαχαιριού μπορούν επίσης να τοποθετηθούν ανάντη του εξοπλισμού διακόπτη αυτόματης μεταφοράς σε εφαρμογές γεννήτριας. Ένα σημείο φυσικής απομόνωσης μπορεί να βοηθήσει στην αποφυγή ακούσιας ανατροφοδότησης κατά τη διάρκεια εργασιών συντήρησης. Η Soutya προσδιορίζει μια διαμόρφωση 3150A για συστήματα γεννήτριας ως ένα παράδειγμα εφαρμογής.

Πώς πρέπει να επιλέξετε τον σωστό διακόπτη μαχαιριού;

Για τις ομάδες μηχανικών και αγορών, η επιλογή του σωστού μοντέλου απαιτεί αξιολόγηση σε επίπεδο συστήματος. Εξετάστε τους ακόλουθους παράγοντες:

1. Ονομαστικό ρεύμα:Προσδιορίστε το συνεχές ρεύμα λειτουργίας και το απαιτούμενο περιθώριο σχεδιασμού.
2. Εφαρμογή AC ή DC:Επιβεβαιώστε εάν η επιλεγμένη διαμόρφωση είναι ειδικά κατάλληλη για τον προβλεπόμενο τύπο ρεύματος και την τάση.
3. Αξιολόγηση τάσης:Επαληθεύστε τη συμβατότητα με την πραγματική τάση του συστήματος.
4. Απαιτήσεις αντοχής σε βραχυκύκλωμα:Αξιολογήστε το μελλοντικό ρεύμα σφάλματος και την απαιτούμενη διάρκεια αντοχής.
5. Διαμόρφωση λεπίδας:Επιβεβαιώστε εάν η διάταξη με μία ή δύο λεπίδες είναι κατάλληλη.
6. Διαστάσεις εγκατάστασης:Ελέγξτε τον χώρο του ντουλαπιού, τη διάταξη των διαύλων, τους ακροδέκτες και την πρόσβαση λειτουργίας.
7. Μέθοδος λειτουργίας:Λάβετε υπόψη τις απαιτήσεις θέσης λαβής, μπροστινής λειτουργίας, ασφάλισης και κλειδώματος/ταγκούρα.
8. Πρότυπα και πιστοποίηση:Επιβεβαιώστε τη συμμόρφωση με τα πρότυπα που απαιτούνται από την αγορά και το έργο προορισμού.

Είναι επίσης σημαντικό να διακρίνετε έναν διακόπτη μαχαιριού από έναν διακόπτη κυκλώματος. Ένας διακόπτης μαχαιριού επιλέγεται κυρίως για λειτουργίες μεταγωγής και απομόνωσης και δεν πρέπει να θεωρείται αυτόματα ως υποκατάστατο προστασίας από υπερένταση ή βραχυκύκλωμα. Οι σχεδιαστές συστημάτων θα πρέπει να το συντονίζουν με τις κατάλληλες προστατευτικές διατάξεις ανάντη και κατάντη.

Πώς μπορείτε να βελτιώσετε την αξιοπιστία εγκατάστασης και συντήρησης;

Ακόμη και ένας στιβαρός διακόπτης μαχαιριού μπορεί να έχει κακή απόδοση εάν δεν έχει εγκατασταθεί σωστά ή συντηρείται ανεπαρκώς. Οι ηλεκτρολόγοι μηχανικοί και οι ομάδες συντήρησης θα πρέπει να ακολουθούν τις οδηγίες εγκατάστασης του κατασκευαστή και τους ισχύοντες κανονισμούς ηλεκτρικής ασφάλειας.

• Βεβαιωθείτε ότι η βαθμολογία του διακόπτη ταιριάζει με τις πραγματικές απαιτήσεις συστήματος.
• Βεβαιωθείτε ότι όλες οι συνδέσεις είναι σωστά σφιγμένες σύμφωνα με τις απαιτήσεις του κατασκευαστή.
• Επιθεωρείτε περιοδικά τις επιφάνειες επαφής για μόλυνση, οξείδωση, υπερθέρμανση ή μη φυσιολογική φθορά.
• Ελέγξτε ότι ο μηχανισμός λειτουργίας κινείται ομαλά χωρίς υπερβολική αντίσταση.
• Διατηρήστε επαρκή διάκενο και αποτρέψτε την τυχαία επαφή με εξαρτήματα που είναι ενεργοποιημένα.
• Χρησιμοποιήστε κατάλληλες διαδικασίες κλειδώματος/ταγκοουτ κατά τη συντήρηση.
• Ποτέ μη θέτετε σε λειτουργία διακόπτη εκτός της καθορισμένης ηλεκτρικής ισχύος ή των συνθηκών εφαρμογής.

Για κρίσιμες εγκαταστάσεις, η περιοδική επιθεώρηση θα πρέπει να ενσωματώνεται στο πρόγραμμα προληπτικής συντήρησης του χώρου. Οποιαδήποτε ασυνήθιστη αύξηση θερμοκρασίας, αποχρωματισμός, κατεστραμμένη μόνωση, χαλαρή σύνδεση ή μηχανική παραμόρφωση θα πρέπει να διερευνάται από εξειδικευμένο προσωπικό.

Συχνές Ερωτήσεις

Ποιες τρέχουσες αξιολογήσεις είναι διαθέσιμες για τον διακόπτη μαχαιριού 200-4000A;

Η σειρά προϊόντων καλύπτει μια ευρεία γκάμα 200-4000A. Η δημοσιευμένη σελίδα προσδιορίζει συγκεκριμένα διαμορφώσεις μονής λεπίδας για 200A και 400A και διαμορφώσεις διπλής λεπίδας για 600A, 1000A και 1500A. Για απαιτήσεις υψηλότερου ρεύματος, οι αγοραστές θα πρέπει να επιβεβαιώσουν το ακριβές μοντέλο και τη διαμόρφωση με τον κατασκευαστή.

Ποια πρότυπα ακολουθεί ο διακόπτης μαχαιριού SYK18;

Η Soutya δηλώνει ότι η σειρά SYK18 έχει σχεδιαστεί σύμφωνα με το GB/T 14048.3 και το IEC/EN 60947-3. Οι απαιτήσεις πιστοποίησης και συμμόρφωσης για συγκεκριμένο έργο θα πρέπει να επιβεβαιωθούν πριν από την προμήθεια.

Μπορεί ένας διακόπτης μαχαιριού να αντικαταστήσει έναν διακόπτη κυκλώματος;

Όχι γενικά. Ένας διακόπτης μαχαιριού προορίζεται κυρίως για εναλλαγή και απομόνωση. Οι διακόπτες κυκλώματος παρέχουν προστατευτικές λειτουργίες, όπως διακοπή υπερφόρτωσης και συνθήκες βραχυκυκλώματος. Οι δύο συσκευές μπορούν να συνεργαστούν ως μέρος ενός συντονισμένου συστήματος ηλεκτρικής προστασίας.

Πού εγκαθίσταται συνήθως ένας διακόπτης μαχαιριού υψηλού ρεύματος;

Οι τυπικές εφαρμογές περιλαμβάνουν βιομηχανικά ερμάρια ESS, τμήματα διαύλου χαμηλής τάσης, φωτοβολταϊκό ηλεκτρικό εξοπλισμό, κιβώτια διανομής, πίνακες ελέγχου, συστήματα γεννήτριας και κύριες θέσεις αποσύνδεσης.

Τι πρέπει να επιβεβαιώσω πριν αγοράσω έναν διακόπτη μαχαιριού 200-4000A;

Επιβεβαιώστε το ονομαστικό ρεύμα, την τάση λειτουργίας, την εφαρμογή AC/DC, τη διάταξη των πόλων, την απαίτηση αντοχής σε βραχυκύκλωμα, τις διαστάσεις εγκατάστασης, τη μέθοδο σύνδεσης, τον μηχανισμό λειτουργίας, τα πρότυπα και τυχόν απαιτήσεις πιστοποίησης για συγκεκριμένο έργο.

Σύναψη

ΟΔιακόπτης μαχαιριού 200-4000Aείναι μια πρακτική λύση για μεταγωγή υψηλού ρεύματος και ορατή ηλεκτρική απομόνωση όπου η αξιόπιστη μηχανική λειτουργία και ο καθαρός διαχωρισμός συντήρησης είναι σημαντικές. Η σειρά SYK18 της Soutya συνδυάζει πολλαπλές διαμορφώσεις ρεύματος, πίεση επαφής φύλλου-ελατηρίου, επικασσιτερωμένα αγώγιμα εξαρτήματα και εφαρμογές που καλύπτουν βιομηχανικά συστήματα ESS, φωτοβολταϊκά συστήματα, τμήματα διαύλου χαμηλής τάσης και εγκαταστάσεις γεννήτριας. Για τους μηχανικούς και τους επαγγελματίες προμηθειών, η επιλογή του σωστού μοντέλου θα πρέπει πάντα να ξεκινά με τις πραγματικές ηλεκτρικές παραμέτρους και τις απαιτήσεις ασφάλειας του έργου.

Εάν προμηθεύεστε μια αξιόπιστη λύση απομόνωσης υψηλού ρεύματος για ένα βιομηχανικό, εμπορικό, φωτοβολταϊκό, ESS ή έργο γεννήτριας,επικοινωνήστε μαζί μαςγια να συζητήσετε την απαιτούμενη τιμή ρεύματος, την τάση, τη διαμόρφωση, τις συνθήκες εφαρμογής και τις τεχνικές προδιαγραφές. Η Soutya μπορεί να σας βοηθήσει να αξιολογήσετε την κατάλληλη λύση διακόπτη μαχαιριού για το ηλεκτρικό σας σύστημα και να παρέχει επαγγελματική υποστήριξη για τις απαιτήσεις προμηθειών σας.
