Ποιοι διακόπτες κυκλώματος DC διατηρούν ασφαλέστερα τα ηλιακά συστήματα και τα συστήματα αποθήκευσης;

Γιατί τα συστήματα DC χρειάζονται ειδική προστασία;

Η τροφοδοσία DC φαίνεται απλή από έξω. Μια φωτοβολταϊκή στοιχειοσειρά παράγει ρεύμα, ένα ντουλάπι μπαταρίας αποθηκεύει ενέργεια, ένας φορτιστής EV μεταφέρει ισχύ και ένας πίνακας διανομής στέλνει ηλεκτρισμό όπου χρειάζεται. Η πραγματική πρόκληση ξεκινά όταν κάτι πάει στραβά. Σε αντίθεση με το εναλλασσόμενο ρεύμα, το οποίο φυσικά διασχίζει το μηδέν πολλές φορές το δευτερόλεπτο, το συνεχές ρεύμα δεν παρέχει το ίδιο εύκολο σημείο διακοπής. Όταν εμφανίζεται ένα σφάλμα, το τόξο μπορεί να είναι πιο επίμονο, πιο ζεστό και πιο δύσκολο να σβήσει.

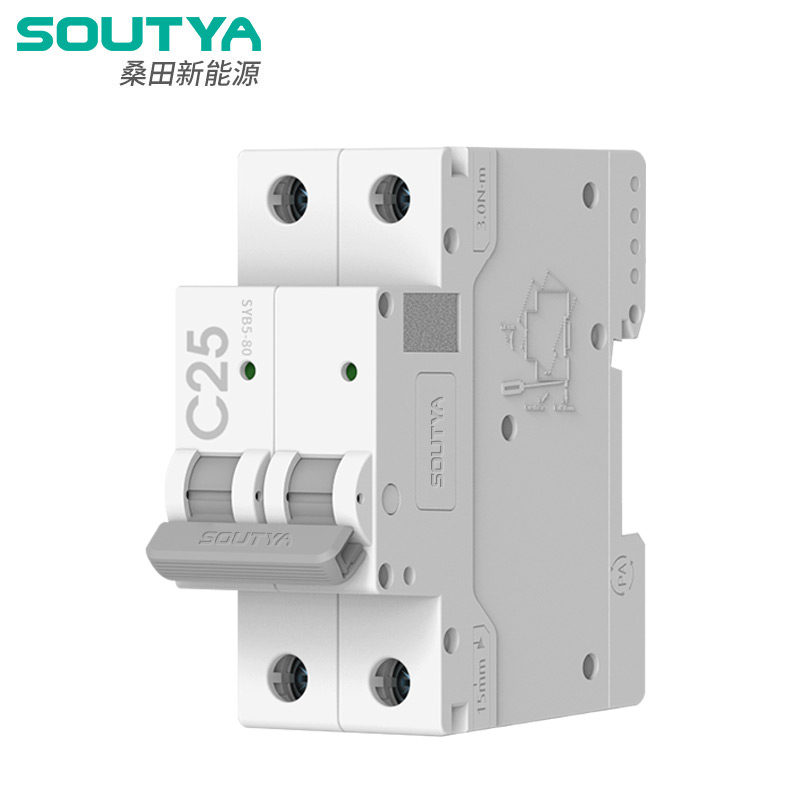

Γι' αυτόΔιακόπτες κυκλώματος DCδεν είναι απλώς συνηθισμένες συσκευές μεταγωγής με διαφορετική ετικέτα. Είναι κατασκευασμένα για να αποσυνδέουν το συνεχές ρεύμα με ασφάλεια σε συνθήκες υπερφόρτωσης ή βραχυκυκλώματος. Πρακτικά, βοηθούν στην πρόληψη της υπερθέρμανσης του καλωδίου, της ζημιάς του εξοπλισμού, του κινδύνου πυρκαγιάς και της περιττής διακοπής λειτουργίας. Για έναν εγκαταστάτη ηλιακής ενέργειας, αυτό μπορεί να προστατεύσει τα κιβώτια συνδυασμού και τα κυκλώματα από την πλευρά του μετατροπέα. Για έναν ολοκληρωτή αποθήκευσης ενέργειας, μπορεί να προστατεύσει τις στοιχειοσειρές μπαταριών και τα ερμάρια DC. Για ένα έργο φόρτισης EV, μπορεί να υποστηρίξει ασφαλέστερη διανομή ισχύος όπου το υψηλό ρεύμα είναι μέρος της καθημερινής λειτουργίας.

Οι αγοραστές συχνά εστιάζουν πρώτα στο ονομαστικό ρεύμα επειδή είναι εύκολο να το κατανοήσουν. Ωστόσο, το ονομαστικό ρεύμα είναι μόνο ένα μέρος της απόφασης. Η τάση του συστήματος, η ικανότητα θραύσης, ο σχεδιασμός κατάσβεσης τόξου, ο αριθμός των πόλων, η κατεύθυνση καλωδίωσης, το περιβάλλον εγκατάστασης και οι απαιτήσεις πιστοποίησης όλα έχουν σημασία. Ένας διακόπτης που φαίνεται αποδεκτός στα χαρτιά μπορεί να εξακολουθεί να είναι ακατάλληλος εάν δεν μπορεί να διακόψει την πραγματική ενέργεια σφάλματος του συστήματος.

Τι προβλήματα αντιμετωπίζουν οι αγοραστές όταν επιλέγουν διακόπτες κυκλώματος DC;

Τα περισσότερα λάθη αγοράς δεν συμβαίνουν επειδή ο αγοραστής αγνοεί την ασφάλεια. Συμβαίνουν επειδή τα συστήματα DC έχουν πολλές κρυφές λεπτομέρειες που είναι εύκολο να υποτιμηθούν. Ένα έργο μπορεί να φαίνεται τυπικό, αλλά η ηλεκτρική συμπεριφορά αλλάζει όταν οι στοιχειοσειρές συνδέονται σε σειρά, όταν τα ντουλάπια μπαταριών λειτουργούν σε υψηλή τάση ή όταν ο εξοπλισμός φόρτισης χρειάζεται γρήγορη και σταθερή προστασία.

Ένα κοινό σημείο πόνου είναι η αναντιστοιχία τάσης. Μερικοί αγοραστές χρησιμοποιούν διακόπτες AC σε συστήματα DC ή επιλέγουν διακόπτη DC με ονομαστική τάση που δεν ταιριάζει με την τάση πλήρους ανοιχτού κυκλώματος της εγκατάστασης. Αυτό μπορεί να γίνει επικίνδυνο επειδή ο διακόπτης μπορεί να μην σβήσει σωστά το τόξο κατά την αποσύνδεση.

Ένα άλλο σημείο πόνου είναι η αβέβαιη πολικότητα. Σε ορισμένα προϊόντα DC, η κατεύθυνση της καλωδίωσης έχει σημασία. Εάν οι εγκαταστάτες αντιστρέψουν τους θετικούς και αρνητικούς ακροδέκτες σε έναν πολωμένο διακόπτη, η συσκευή ενδέχεται να μην διακοπεί με ασφάλεια. Τα μη πολωμένα ή αμφίδρομα σχέδια μπορούν να μειώσουν τα σφάλματα εγκατάστασης, ειδικά σε έργα όπου πολλές ομάδες εργάζονται επί τόπου.

Η ικανότητα θραύσης επίσης συχνά παραβλέπεται. Ένας διακόπτης πρέπει να χειρίζεται περισσότερο από το κανονικό ρεύμα λειτουργίας. Πρέπει να μπορεί να διακόπτει το μέγιστο μελλοντικό ρεύμα βραχυκυκλώματος σε αυτό το τμήμα του συστήματος. Στην αποθήκευση ενέργειας της μπαταρίας, το ρεύμα σφάλματος μπορεί να αυξηθεί γρήγορα, επομένως η αδύναμη σχεδίαση προστασίας μπορεί να οδηγήσει σε σοβαρές συνέπειες.

Οι αγοραστές ανησυχούν επίσης για τη συνέπεια της προσφοράς. Όταν ένα έργο χρειάζεται επαναλαμβανόμενες παρτίδες, μονάδες αντικατάστασης ή τυποποιημένη προστασία σε πολλές τοποθεσίες, η τυχαία προμήθεια μπορεί να δημιουργήσει έναν συνδυασμό προδιαγραφών και συνηθειών εγκατάστασης. Αυτό είναι όπου η συνεργασία με έναν έμπειρο κατασκευαστή όπως π.χZhejiang Soutya New Energy LLCμπορεί να βοηθήσει τους αγοραστές να διατηρήσουν πιο οργανωμένη την επιλογή προϊόντων, την τεχνική επικοινωνία και τις μελλοντικές προμήθειες.

• Σύγχυση τάσης:Οι ονομασίες AC και DC δεν είναι εναλλάξιμες.
• Κίνδυνος διακοπής τόξου:Τα τόξα DC μπορεί να είναι πιο δύσκολο να σβήσουν.
• Λάθος τύπος διακόπτη:Τα μικρά συστήματα, οι στοιχειοσειρές φωτοβολταϊκών υψηλής τάσης και τα μεγάλα ερμάρια συνεχούς ρεύματος χρειάζονται διαφορετικές λύσεις.
• Λάθη εγκατάστασης:Η πολικότητα, η κατεύθυνση της καλωδίωσης και η διαμόρφωση του πόλου πρέπει να ελέγχονται προσεκτικά.
• Ασυνέπεια προμηθευτή:Η ασταθής προμήθεια μπορεί να δημιουργήσει κενά στις προδιαγραφές στα έργα.

Πώς ελέγχουν τις βλάβες οι διακόπτες κυκλώματος DC;

Όταν το ρεύμα υπερβαίνει το επιτρεπόμενο εύρος,Διακόπτες κυκλώματος DCαποσυνδέστε το κύκλωμα για να περιορίσετε τη ζημιά. Η αρχή λειτουργίας μπορεί να περιλαμβάνει θερμική προστασία για υπερφόρτωση και μαγνητική προστασία για βραχυκυκλώματα, ανάλογα με τον σχεδιασμό του προϊόντος. Η βασική διαφορά είναι τι συμβαίνει μέσα στον διακόπτη κατά τη διάρκεια της διακοπής. Μόλις ανοίξουν οι επαφές, σχηματίζεται ένα τόξο. Σε ένα κύκλωμα συνεχούς ρεύματος, αυτό το τόξο πρέπει να καθοδηγηθεί, να τεντωθεί, να ψυχθεί και να σβήσει γρήγορα.

Ο καλός σχεδιασμός του διακόπτη συνεχούς ρεύματος δίνει μεγάλη προσοχή στη δομή επαφής, τη διάταξη του αγωγού τόξου, το διάκενο επαφής, το μονωτικό υλικό και την εσωτερική αντίσταση στη θερμότητα. Αυτές οι λεπτομέρειες μπορεί να μην είναι ορατές στον αγοραστή με την πρώτη ματιά, αλλά επηρεάζουν την ασφάλεια υπό πραγματικές συνθήκες σφάλματος. Ένας υψηλής ποιότητας διακόπτης δεν σκοντάφτει μόνο. ταξιδεύει με ελεγχόμενο τρόπο.

Στα συστήματα ηλιακής ενέργειας, ο διακόπτης μπορεί να εγκατασταθεί μεταξύ φωτοβολταϊκών στοιχειοσειρών, κιβωτίων συνδυασμού, μετατροπέων και μονάδων διανομής DC. Στην αποθήκευση ενέργειας, μπορεί να τοποθετηθεί στην πλευρά DC των ραφιών μπαταριών, των συστημάτων μετατροπής ισχύος ή των κυκλωμάτων προστασίας σε επίπεδο ντουλαπιού. Στη φόρτιση EV, μπορεί να προστατεύει τους κλάδους της πλευράς DC όπου η σταθερή διακοπή και η αξιόπιστη λειτουργία είναι απαραίτητες.

Για τους αγοραστές, ο στόχος δεν είναι να απομνημονεύσουν κάθε εσωτερική δομή. Ο στόχος είναι να κάνετε τις σωστές ερωτήσεις πριν παραγγείλετε: Ποια είναι η μέγιστη τάση DC; Ποιο είναι το αναμενόμενο ρεύμα; Ποιο είναι το επίπεδο βραχυκυκλώματος; Χρειάζεται αμφίδρομη προστασία; Θα χρησιμοποιηθεί ο διακόπτης σε κουτί συνδυασμού, ντουλάπι, φορτιστή ή πίνακα διανομής; Υπάρχουν περιβαλλοντικά ζητήματα όπως ζέστη, σκόνη, υγρασία ή έκθεση σε εξωτερικό χώρο;

Ποιος τύπος ταιριάζει σε κάθε εφαρμογή;

Δεν χρειάζεται κάθε έργο τον ίδιο τύπο διακόπτη. Μικρά ηλιακά συστήματα ταράτσας, εμπορικές φωτοβολταϊκές εγκαταστάσεις, ντουλάπια αποθήκευσης ενέργειας μπαταριών και βιομηχανικά πάνελ DC μπορεί να έχουν πολύ διαφορετικές απαιτήσεις προστασίας. Ο παρακάτω πίνακας παρέχει μια πρακτική σύγκριση για κοινές αποφάσεις αγοράς.

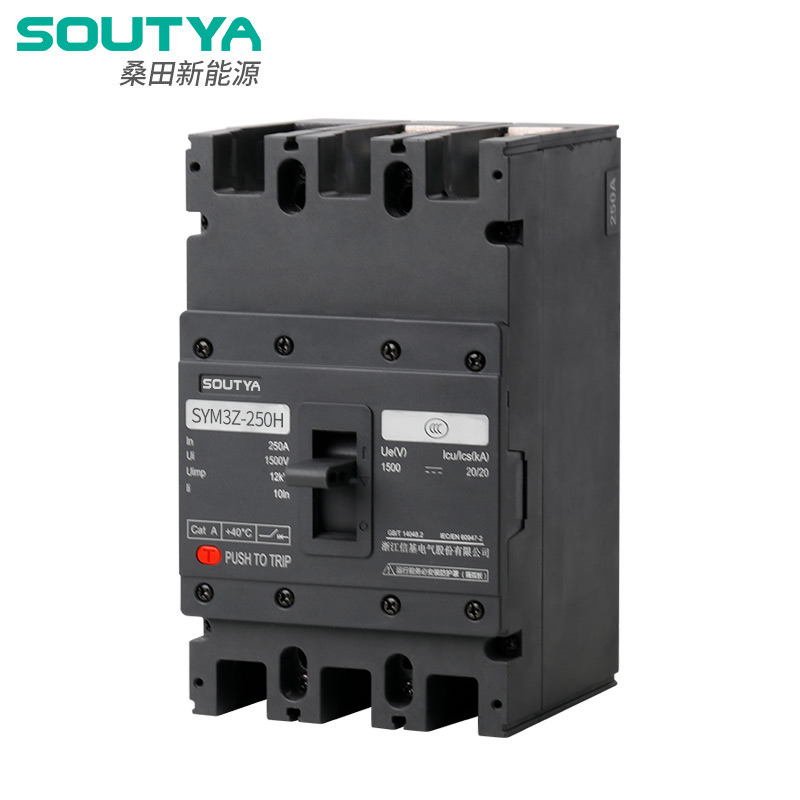

Ένας αγοραστής θα πρέπει να αποφεύγει την επιλογή μόνο βάσει ονόματος προϊόντος. Δύο διακόπτες μπορούν να καλούνται και οι δύοΔιακόπτες κυκλώματος DC, αλλά ένα μπορεί να είναι σχεδιασμένο για συμπαγή κυκλώματα χαμηλού ρεύματος ενώ ένα άλλο μπορεί να προορίζεται για φωτοβολταϊκά υψηλής τάσης ή μεγάλο εξοπλισμό αποθήκευσης ενέργειας. Η ασφαλέστερη προσέγγιση είναι η δημιουργία ενός φύλλου προδιαγραφών πριν από τη σύγκριση των τιμών.

Τι πρέπει να ελέγξουν οι αγοραστές πριν παραγγείλουν;

Μια ξεκάθαρη διαδικασία επιλογής εξοικονομεί χρόνο, μειώνει την εκ νέου εργασία και βοηθά στην αποφυγή διαφορών εγκατάστασης. Πριν υποβάλουν μια παραγγελία, οι αγοραστές θα πρέπει να προετοιμάσουν τις βασικές ηλεκτρικές παραμέτρους και τις συνθήκες εφαρμογής. Αυτό επιτρέπει στον προμηθευτή να προτείνει ένα πιο ακριβές μοντέλο αντί να μαντεύει από ελλιπείς πληροφορίες έργου.

1. Επιβεβαιώστε την τάση του συστήματος.Χρησιμοποιήστε τη μέγιστη δυνατή τάση DC, όχι μόνο την κανονική τάση λειτουργίας. Στα φωτοβολταϊκά συστήματα, η τάση ανοιχτού κυκλώματος μπορεί να αυξηθεί υπό ψυχρές συνθήκες.
2. Επιβεβαιώστε το ονομαστικό ρεύμα.Ο διακόπτης θα πρέπει να υποστηρίζει την κανονική λειτουργία χωρίς ενοχλητική ενεργοποίηση ενώ παράλληλα προστατεύει σωστά το κύκλωμα.
3. Ελέγξτε την ικανότητα θραύσης.Ο διακόπτης πρέπει να διακόπτει το διαθέσιμο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης.
4. Επιλέξτε τη σωστή διαμόρφωση πόλων.Οι διαφορετικές διατάξεις καλωδίωσης ενδέχεται να απαιτούν διαφορετικούς αριθμούς πόλων και διαφορετικούς τρόπους σύνδεσης.
5. Ελέγξτε τις απαιτήσεις πολικότητας.Εάν οι ομάδες εγκατάστασης χρειάζονται μεγαλύτερη ευελιξία, οι μη πολωμένες ή αμφίδρομες επιλογές μπορεί να μειώσουν τον κίνδυνο.
6. Σκεφτείτε το περίβλημα και το περιβάλλον.Η θερμοκρασία, η υγρασία, η σκόνη, οι κραδασμοί και ο εξαερισμός του ντουλαπιού μπορεί να επηρεάσουν τη μακροπρόθεσμη απόδοση.
7. Ζητήστε τεχνική τεκμηρίωση.Τα σχέδια, οι παράμετροι προϊόντος, οι οδηγίες εγκατάστασης και οι πληροφορίες δοκιμών βοηθούν τον αγοραστή να λάβει μια σίγουρη απόφαση.

Για τους διανομείς και τους αναδόχους έργων, η τυποποίηση είναι ένα άλλο σημαντικό ζήτημα. Εάν κάθε έργο χρησιμοποιεί διαφορετικό διακόπτη χωρίς ξεκάθαρη λογική επιλογής, η διαχείριση του αποθέματος γίνεται πιο δύσκολη. Η αντικατάσταση γίνεται επίσης πιο αργή. Μια καλά οργανωμένη γκάμα προϊόντων βοηθά τους διανομείς να ανταποκρίνονται πιο γρήγορα όταν οι πελάτες χρειάζονται δείγματα, επαναλαμβανόμενες παραγγελίες ή υποστήριξη μετά την πώληση.

Γιατί έχει σημασία η ικανότητα του προμηθευτή;

Στην ηλεκτρική προστασία, ο προμηθευτής είναι μέρος της αλυσίδας ασφαλείας. Ένα προϊόν χαμηλού κόστους με ασαφείς προδιαγραφές μπορεί να δημιουργήσει περισσότερα έξοδα αργότερα μέσω καθυστερήσεων έργων, κόστους αντικατάστασης και ζημίας στην εμπιστοσύνη των τελικών χρηστών. Οι αγοραστές χρειάζονται έναν προμηθευτή που να κατανοεί πώς χρησιμοποιείται η προστασία DC σε πρακτικά συστήματα, όχι μόνο πώς να αποστείλει ένα τυπικό αντικείμενο.

Η Zhejiang Soutya New Energy LLC παρέχει ηλεκτρικά εξαρτήματα συνεχούς ρεύματος για εφαρμογές όπως συστήματα ανανεώσιμων πηγών ενέργειας, εξοπλισμός αποθήκευσης ενέργειας, σταθμούς φόρτισης EV, κουτιά συνδυασμού DC και πίνακες διανομής. Για αγοραστές που αναζητούνΔιακόπτες κυκλώματος DC, αυτό έχει σημασία επειδή η επιλογή προϊόντων συχνά συνδέεται με το ευρύτερο σύστημα. Ένας διακόπτης μπορεί να χρειαστεί να λειτουργεί παράλληλα με διακόπτες απομόνωσης, συσκευές προστασίας από υπερτάσεις, κουτιά συνδυασμού ή άλλα εξαρτήματα από την πλευρά DC.

Ένας ικανός προμηθευτής μπορεί να βοηθήσει τους αγοραστές να συγκρίνουν τύπους προϊόντων, να αποσαφηνίσουν τις ονομαστικές τιμές, να κατανοήσουν τους περιορισμούς εγκατάστασης και να αποφύγουν τα αταίριαστα μοντέλα. Αυτό είναι ιδιαίτερα χρήσιμο για διανομείς στο εξωτερικό, εργολάβους EPC, εγκαταστάτες ηλιακής ενέργειας και ολοκληρωτές αποθήκευσης ενέργειας που χρειάζονται επαναλαμβανόμενες αγορές και όχι εφάπαξ δοκιμαστικές παραγγελίες.

Η καλή επικοινωνία με τους προμηθευτές θα πρέπει επίσης να είναι άμεση. Εάν ένας αγοραστής παρέχει ασαφή δεδομένα έργου, ο προμηθευτής θα πρέπει να ρωτήσει σχετικά με την τάση, το ρεύμα, το επίπεδο σφάλματος, την εφαρμογή, το περίβλημα και την ποσότητα. Εάν ένα προϊόν δεν είναι κατάλληλο, ο προμηθευτής πρέπει να εξηγήσει γιατί. Μακροπρόθεσμα, οι πρακτικές τεχνικές συμβουλές είναι πιο πολύτιμες από μια γρήγορη προσφορά με λεπτομέρειες που λείπουν.

Πώς μπορούν οι χρήστες να βελτιώσουν τη μακροπρόθεσμη αξιοπιστία;

Έστω και καλοδιαλεγμένοΔιακόπτες κυκλώματος DCχρειάζεται σωστή εγκατάσταση και επιθεώρηση. Η μακροπρόθεσμη αξιοπιστία εξαρτάται τόσο από την ποιότητα του προϊόντος όσο και από τη διαχείριση του ιστότοπου. Οι χαλαροί ακροδέκτες, τα υπερθερμασμένα καλώδια, ο κακός αερισμός του ντουλαπιού και η διείσδυση υγρασίας μπορούν όλα να μειώσουν την ασφάλεια του συστήματος.

Κατά την εγκατάσταση, οι τεχνικοί θα πρέπει να ακολουθούν το διάγραμμα καλωδίωσης, τις απαιτήσεις ροπής, τους κανόνες απόστασης και τις συστάσεις του περιβλήματος. Μετά την ενεργοποίηση του συστήματος, θα πρέπει να ελέγξουν για μη φυσιολογική θερμότητα, ασταθή σκοντάψιμο, ορατό αποχρωματισμό, ασυνήθιστη οσμή ή σημάδια τόξου. Για ηλιακά και αποθηκευτικά στοιχεία υψηλής αξίας, η προγραμματισμένη επιθεώρηση δεν είναι τυπική. είναι μια συνήθεια ελέγχου κόστους.

• Επιθεωρήστε τη στεγανότητα των ακροδεκτών μετά την εγκατάσταση και κατά τη διάρκεια της προγραμματισμένης συντήρησης.
• Διατηρείτε τα ηλεκτρικά ντουλάπια καθαρά, στεγνά και αεριζόμενα σωστά.
• Αντικαταστήστε τους διακόπτες που παρουσιάζουν σημάδια υπερθέρμανσης, ρωγμές, σημάδια άνθρακα ή μηχανικές βλάβες.
• Μην επαναφέρετε επανειλημμένα έναν διακόπτη χωρίς να προσδιορίσετε την αιτία της ενεργοποίησης.
• Καταγράψτε αριθμούς μοντέλων και προδιαγραφές για μελλοντική αντικατάσταση και προγραμματισμό αποθέματος.

Σε πολλά έργα, ο διακόπτης παρατηρείται μόνο όταν παρουσιαστεί σφάλμα. Είναι πολύ αργά. Η αντιμετώπιση των εξαρτημάτων προστασίας ως κρίσιμων στοιχείων συμβάλλει στη μείωση των επειγουσών επισκευών και καθιστά τη λειτουργία του συστήματος πιο προβλέψιμη.
