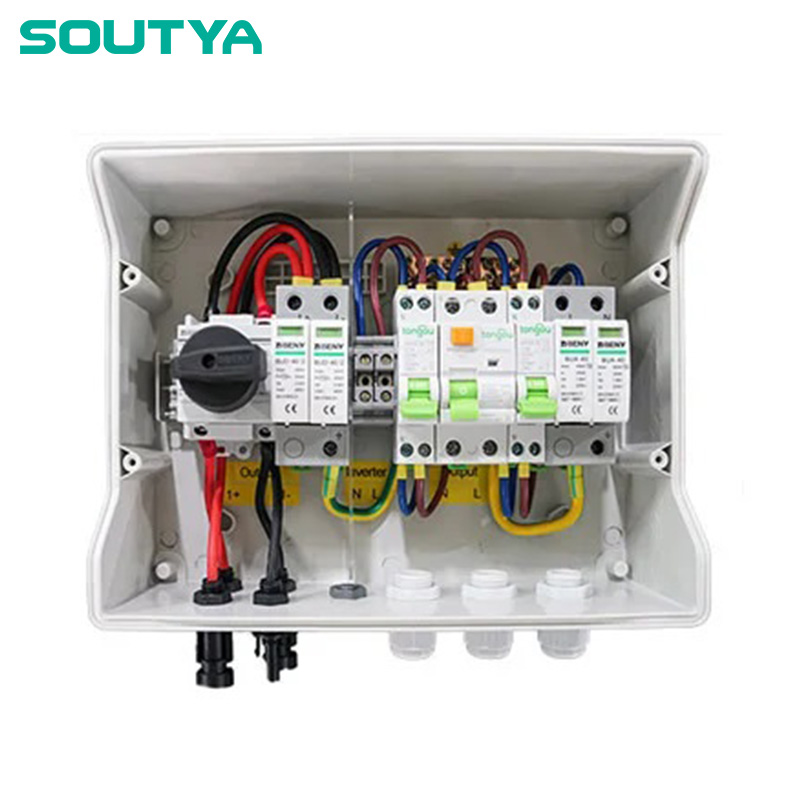

Μονοφασικό DC+AC Combiner Box 600V 1000V 2 In 2 Out Industrial Box

Τι είναι ένα μονοφασικό κουτί συνδυασμού DC+AC;

Ένα κουτί συνδυασμού ενοποιεί πολλαπλές ηλιακές χορδές ή πηγές ενέργειας σε μια ενιαία έξοδο, απλοποιώντας την καλωδίωση και βελτιώνοντας την ασφάλεια. Αυτό το μοντέλο Soutya χειρίζεται τόσο DC (από ηλιακούς συλλέκτες) όσο και AC (από μετατροπείς ή δίκτυο) σε ένα ενιαίο περίβλημα. Υποστηρίζει έως και 600V DC και 1000V AC, με δύο εισόδους και δύο εξόδους, καθιστώντας το κατάλληλο για μικρά έως μεσαία ηλιακά συστήματα ή βιομηχανικά εφεδρικά κυκλώματα.

Η μονάδα ενσωματώνει συσκευές προστασίας από υπερτάσεις (SPD) και για τις πλευρές DC και AC, προστασία από θερμική υπερφόρτωση και περίβλημα που κλειδώνει. Τυπικές εφαρμογές περιλαμβάνουν φωτοβολταϊκές συστοιχίες στέγης, εμπορικούς ηλιακούς σταθμούς αυτοκινήτων και υβριδικά συστήματα εκτός δικτύου όπου ο χώρος είναι περιορισμένος και το κόστος έχει σημασία.

Γιατί να επιλέξετε το μοντέλο Soutya 2 σε 2 έξω;

Πολλά κουτιά συνδυασμού είναι απλής χρήσης (μόνο DC) ή ογκώδη. Αυτό το προϊόν επιλύει τρία κοινά προβλήματα:

• Περιορισμοί χώρου:Συνδυάζει προστασία DC και AC σε ένα κουτί, μειώνοντας τον αριθμό των περιβλημάτων κατά 50%.
• Ευελιξία τάσης:Αξιολογείται για 600V DC και 1000V AC, καλύπτοντας τα περισσότερα οικιακά και ελαφριά εμπορικά συστήματα.
• Αξιοπιστία:Κατασκευασμένο με υλικά βιομηχανικής ποιότητας και ελεγμένο σύμφωνα με τα πρότυπα UL/IEC.

Σε σύγκριση με τα τυπικά κιβώτια συνδυασμού DC με ξεχωριστά περιβλήματα AC, αυτή η μονάδα μειώνει το κόστος εργασίας και υλικού εγκατάστασης κατά περίπου 30%. Απλοποιεί επίσης τη συντήρηση: οι τεχνικοί έχουν πρόσβαση σε ένα κουτί αντί για δύο.

Τεχνικά Χαρακτηριστικά

• Διαμόρφωση:2 είσοδοι (DC+AC) σε 2 εξόδους, μονοφασικές.
• Διαβαθμίσεις τάσης:600V DC max, 1000V AC max.
• Προστασία από υπερτάσεις:Ενσωματωμένα SPD ανά IEC 61643-11 (Τύπος 2 για AC, Τύπος 2 για DC).
• Περίφραξη:IP65, με δυνατότητα κλειδώματος, πολυανθρακικό ή μέταλλο ανθεκτικό στην υπεριώδη ακτινοβολία.
• Πιστοποιήσεις:Συμμορφώνεται με το IEC 62548 (σχεδιασμός συστοιχίας φωτοβολταϊκών) και το UL 1699B (προστασία από σφάλματα τόξου συνεχούς ρεύματος όπου ισχύει).

Αυτές οι προδιαγραφές διασφαλίζουν την ασφαλή λειτουργία σε εξωτερικά περιβάλλοντα και τη συμβατότητα με τον τυπικό ηλιακό εξοπλισμό.

Ερωτήσεις

Σύναψη

Το Soutya Single Phase DC+AC Combiner Box 600V 1000V 2 In 2 Out Industrial Box προσφέρει μια πρακτική λύση για συμπαγείς ηλιακές εγκαταστάσεις που χρειάζονται προστασία DC και AC σε ένα περίβλημα. Μειώνει την πολυπλοκότητα εγκατάστασης, εξοικονομεί χώρο και πληροί τα διεθνή πρότυπα. Για τους ενοποιητές συστημάτων που επιθυμούν να βελτιώσουν τα έργα μεσαίας ισχύος, αυτό το πλαίσιο παρέχει μια αξιόπιστη, οικονομικά αποδοτική επιλογή.

Αναφορές

• IEC 62548:2016 – Φωτοβολταϊκές (PV) συστοιχίες – Απαιτήσεις σχεδιασμού.
• IEC 61643-11:2011 – Συσκευές προστασίας από υπερτάσεις χαμηλής τάσης – Μέρος 11: SPD συνδεδεμένα σε συστήματα ισχύος χαμηλής τάσης.
• UL 1699B:2018 – Φωτοβολταϊκά (PV) DC Arc-fault Circuit Protection.
